Узлы прохода вентиляционных шахт УП1 и УП2 предназначены для устройства прохода круглых вытяжных вентиляционных шахт через покрытия зданий. Изделия применяются в системах естественной и механической вентиляции и обеспечивают монтаж вентиляционной шахты в месте её выхода через кровлю.
Компания «Зенит-НОВА» осуществляет производство и изготовление вентиляционных узлов прохода УП1 и УП2 в Минске. Выпускаются исполнения различных диаметров для комплектации промышленных, производственных, складских, общественных и других объектов.
УП1 и УП2 относятся к узлам прохода общего назначения. Их принципиальное отличие — наличие и способ управления клапаном: УП1 выполняется без клапана, УП2 — с клапаном ручного управления.
Назначение узлов прохода вентиляционных шахт
Вентиляционный узел прохода устанавливается в месте пересечения вытяжной шахтой покрытия здания и служит конструктивным элементом для монтажа вертикального участка вентиляционной системы.
Узлы прохода подбираются по диаметру вентиляционной шахты и требуемому исполнению. Выбор конкретного типа — УП1, УП2 или другого исполнения серии — выполняется в соответствии с проектной документацией.
Для УП1 и УП2 основным критерием выбора является необходимость регулирования воздушного канала:
УП1 применяется, когда клапан в узле прохода не требуется;
УП2 применяется, когда необходим клапан с ручным управлением.
Разновидности узлов прохода вентшахт
Серия 5.904-45 (общего назначения)
Серия 5.904-11 (в искрозащищенном исполнении)
Узлы прохода вентиляционных шахт через покрытия зданий выполняются следующих исполнений:
- УП1 - Узел прохода вентиляции через кровлю без клапана и без кольца для сбора конденсата.
- УП2 - Узел прохода через кровлю с клапаном, с кольцом и без кольца для сбора конденсата, с ручным управлением.
Обечайка выполнена из черной стали толщиной 1,5 мм, планшайба - из черной стали толщиной 3,0 мм. Окраска производиться грунтовкой ГФ-021.
В качестве теплоизолирующего материала клапана используются плиты ПЕНОПЛЭКС.
В качестве привода клапана используются электропривода типа МЭО, Polar Bear, Belimo.
Исполнительный механизм (электропривод) в комплект поставки не входит.
Узлы прохода не утепляются - утепленным является только клапан.
Узлы прохода УП1 без клапана
УП1 — узел прохода вентиляционной шахты без клапана и без кольца для сбора конденсата. Это наиболее простое исполнение данной группы.
УП1 целесообразно применять в тех случаях, когда проектом не предусматривается перекрытие или регулирование воздушного канала непосредственно в узле прохода через кровлю.
На странице «Зенит-НОВА» представлены типоразмеры УП1 для вентиляционных шахт диаметром 200, 250, 315, 400, 450, 500, 630, 710, 800, 1000 и 1250 мм. Дополнительно в коммерческой таблице производителя присутствуют изделия для Ø100, Ø125 и Ø160 мм.
Узлы прохода УП2 с ручным управлением
УП2 — узел прохода вентиляционной шахты с клапаном ручного управления. Он применяется в случаях, когда требуется возможность вручную открывать или закрывать воздушный канал.
УП2 выпускается в двух вариантах:
- без кольца для сбора конденсата;
- с кольцом для сбора конденсата.
Например, для диаметра 200 мм базовое исполнение без кольца обозначается УП2, а исполнение с кольцом — УП2-11. Для последующих диаметров используются соответствующие обозначения УП2-01…УП2-10 и УП2-12…УП2-21.
Условия эксплуатации
Узлы прохода вентиляционных вытяжных шахт через покрытия зданий изготавливаются для эксплуатации в климатическом исполнении УХЛ1 по ГОСТ 15150. Это условие непосредственно указано в техническом описании «Зенит-НОВА».
Конкретное исполнение узла должно соответствовать условиям эксплуатации объекта и требованиям проекта вентиляционной системы.

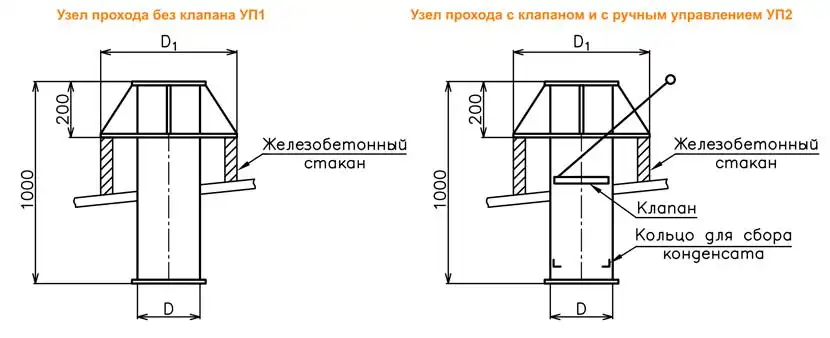

Размеры и характеристики узлов прохода УП1 и УП2
В таблице представлены типоразмеры вентиляционных узлов прохода УП1 без клапана и УП2 с клапаном ручного управления. Для УП2 приведены исполнения с кольцом и без кольца для сбора конденсата. При заказе необходимо указывать полное обозначение изделия и диаметр вентиляционной шахты.
| Узел прохода с ручным управлением | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| узел прохода без клапана | Модель | D | масса, кг | Модель | D | масса, кг | |||
| Модель | D | масса, кг | без кольца для сбора конденсата | с кольцом для сбора конденсата | D1 | ||||
| УП 1 | 200 | 17,6 | УП2 | 200 | 19,1 | УП 2-11 | 200 | 20,1 | 540 |
| УП 1-01 | 250 | 18,6 | УП2-01 | 250 | 20,3 | УП 2-12 | 250 | 21,5 | 540 |
| УП 1-02 | 315 | 29,9 | УП2-02 | 315 | 21,8 | УП 2-13 | 315 | 23,2 | 540 |
| УП 1-03 | 400 | 26,0 | УП2-03 | 400 | 28,2 | УП 2-14 | 400 | 29,8 | 840 |
| УП 1-04 | 450 | 30,0 | УП2-04 | 450 | 32,7 | УП 2-15 | 450 | 34,4 | 840 |
| УП 1-05 | 500 | 36,0 | УП2-05 | 500 | 39,0 | УП 2-16 | 500 | 40,8 | 840 |
| УП 1-06 | 630 | 41,0 | УП2-06 | 630 | 45,0 | УП 2-17 | 630 | 46,5 | 1140 |
| УП 1-07 | 710 | 48,0 | УП2-07 | 710 | 52,0 | УП 2-18 | 710 | 54,2 | 1140 |
| УП 1-08 | 800 | 53,0 | УП2-08 | 800 | 58,0 | УП 2-19 | 800 | 60,4 | 1140 |
| УП 1-09 | 1000 | 65,2 | УП2-09 | 1000 | 73,2 | УП 2-20 | 1000 | 77,0 | 1340 |
| УП 1-10 | 1250 | 77,0 | УП2-10 | 1250 | 86,0 | УП 2-21 | 1250 | 90,0 | 1590 |
Цена узлов прохода УП1 и УП2
Цена узла прохода вентиляционной шахты зависит от типа УП1 или УП2, диаметра, наличия клапана и кольца для сбора конденсата, металлоёмкости изделия и количества оборудования в заказе.Для расчёта цены необходимо сообщить полное обозначение и количество узлов прохода либо предоставить проектную спецификацию.
| Сечение, мм | УП1 | Масса, кг | Розничная цена, BYN |
|---|---|---|---|
| ф100 | 11,00 | по запросу | |
| ф125 | 11,10 | по запросу | |
| ф160 | 12,40 | по запросу | |
| ф200 | - 00 | 13,90 | по запросу |
| ф250 | - 01 | 15,60 | по запросу |
| ф315 | - 02 | 18,80 | по запросу |
| ф400 | - 03 | 29,70 | по запросу |
| ф450 | - 04 | 31,20 | по запросу |
| ф500 | - 05 | 32,60 | по запросу |
| ф630 | - 06 | 47,10 | по запросу |
| ф710 | - 07 | 48,80 | по запросу |
| ф800 | - 08 | 50,40 | по запросу |
| ф1000 | - 09 | 62,50 | по запросу |
| ф1250 | - 10 | 77,30 | по запросу |
Производство узлов прохода УП1 и УП2 в Минске
Компания «Зенит-НОВА» выполняет изготовление узлов прохода вентиляционных шахт УП1 и УП2 в Минске. Производственная площадка компании расположена в Минске.
Для расчёта и изготовления рекомендуется предоставить обозначение изделия, диаметр вентиляционной шахты и требуемое количество.
Для УП2 дополнительно необходимо указать, требуется ли кольцо для сбора конденсата.
При комплектации промышленного или коммерческого объекта предпочтительно направлять готовую проектную спецификацию.
Чем УП1 и УП2 отличаются от УП3, УП4, УП5, УП6 и УП7
Различия между исполнениями заключаются прежде всего в наличии клапана, способе его управления, утеплении и специальных требованиях к исполнению:
| Тип | Основное исполнение |
|---|---|
| УП1 | без клапана |
| УП2 | с клапаном ручного управления |
| УП3 | с клапаном и площадкой/возможностью управления исполнительным механизмом |
| УП4 | с утеплённым клапаном |
| УП5 | с утеплённым клапаном и площадкой под исполнительный механизм |
| УП6 | искрозащищённое исполнение с клапаном ручного управления |
| УП7 | искрозащищённое исполнение с утеплённым клапаном ручного управления |
Если нужен клапан с автоматизированным управлением — смотрите узлы прохода УП3.
Для исполнения с утеплённым клапаном — УП4.
Для утеплённого клапана с исполнительным механизмом — УП5.
Для специальных искрозащищённых исполнений — УП6 и УП7.
Купить узлы прохода УП1 и УП2 в Минске
При заказе УП1 достаточно указать требуемый типоразмер и количество. Для УП2 необходимо дополнительно определить исполнение — с кольцом или без кольца для сбора конденсата.
После проверки исходных данных рассчитывается цена и согласовывается срок изготовления.
Купить вентиляционные узлы прохода УП1 и УП2 в Минске можно непосредственно у производителя — компании «Зенит-НОВА», заполнив форму обратной связи на нашем сайте https://zenitnova.by/, или позвонив по телефонам
+375 17 221-21-12
+375 29 397-20-17
+375 29 551-20-17
