Узлы прохода вентиляционных шахт УП3, УП4, УП5, УП6 и УП7 предназначены для устройства прохода вытяжных вентиляционных шахт через покрытия зданий. В зависимости от типа изделия узел комплектуется клапаном, может иметь кольцо для сбора конденсата, утеплённый клапан, площадку под исполнительный механизм или искрозащищённое исполнение.
Компания «Зенит-НОВА» осуществляет производство и изготовление узлов прохода вентиляционных шахт в Минске. Выпускаются УП3–УП7 различных типоразмеров для комплектации промышленных, производственных, складских, общественных и других объектов.
Узлы прохода общего назначения изготавливаются по серии 5.904-45, изделия в искрозащищённом исполнении — по серии 5.904-11.
Разновидности узлов прохода вентиляционных шахт
Наша компания изготавливает узлы прохода вентиляционных шахт через покрытия зданий серии 5.904-45 (общего назначения) и серии 5.904-11 (искрозащищенное исполнение) следующих разновидностей:
- УП3 - Узел прохода с клапаном, с кольцом и без кольца для сбора конденсата, с площадкой под исполнительный механизм.
- УП4 - Узел прохода с утепленным клапаном, с кольцом и без кольца для сбора конденсата.
- УП5 - Узел прохода с утепленным клапаном, с кольцом и без кольца для сбора конденсата, с площадкой под исполнительный механизм.
- УП6 - Узел прохода с клапаном в искрозащищенном исполнении, с ручным управлением, с кольцом и без кольца для сбора конденсата.
- УП7 - Узел прохода с утепленным клапаном в искрозащищенном исполнении, с ручным управлением, с кольцом и без кольца для сбора конденсата.
Обечайка узлов выполнена из черной стали толщиной 1,5 мм, планшайба - из черной стали толщиной 3,0 мм.
Окраска производиться грунтовкой ГФ-021.
В качестве теплоизолирующего материала клапана используются плиты ПЕНОПЛЭКС.
В качестве привода клапана используются электропривода типа МЭО, Polar Bear, Belimo.
Исполнительный механизм (электропривод) в комплект поставки не входит.
Узлы прохода не утепляются - утепленным является только клапан.
Чем отличаются УП3, УП4, УП5, УП6 и УП7
| Тип | Клапан | Утеплённый клапан | Площадка под исполнительный механизм | Ручное управление | Искрозащищённое исполнение |
|---|---|---|---|---|---|
| УП3 | ✓ | — | ✓ | — | — |
| УП4 | ✓ | ✓ | — | — | — |
| УП5 | ✓ | ✓ | ✓ | — | — |
| УП6 | ✓ | — | — | ✓ | ✓ |
| УП7 | ✓ | ✓ | — | ✓ | ✓ |
Все перечисленные типы предусматривают варианты с кольцом и без кольца для сбора конденсата.
Конструкция узлов прохода
Обечайка узлов прохода изготавливается из чёрной стали толщиной 1,5 мм, планшайба — из чёрной стали толщиной 3 мм. Для защитной окраски применяется грунтовка ГФ-021.
В зависимости от выбранного исполнения конструкция дополняется клапаном, кольцом для сбора конденсата, теплоизоляцией клапана и/или площадкой для установки исполнительного механизма.
Сам узел прохода не является утеплённым — теплоизоляция предусмотрена именно для клапана в соответствующих исполнениях УП4, УП5 и УП7.
Кольцо для сбора конденсата
Для УП3–УП7 предусмотрены варианты с кольцом и без кольца для сбора конденсата. Это отражается и в маркировке конкретного изделия.
Необходимость кольца определяется проектным решением и условиями эксплуатации вентиляционной системы. При оформлении заказа этот параметр необходимо указывать вместе с типом и диаметром узла прохода.

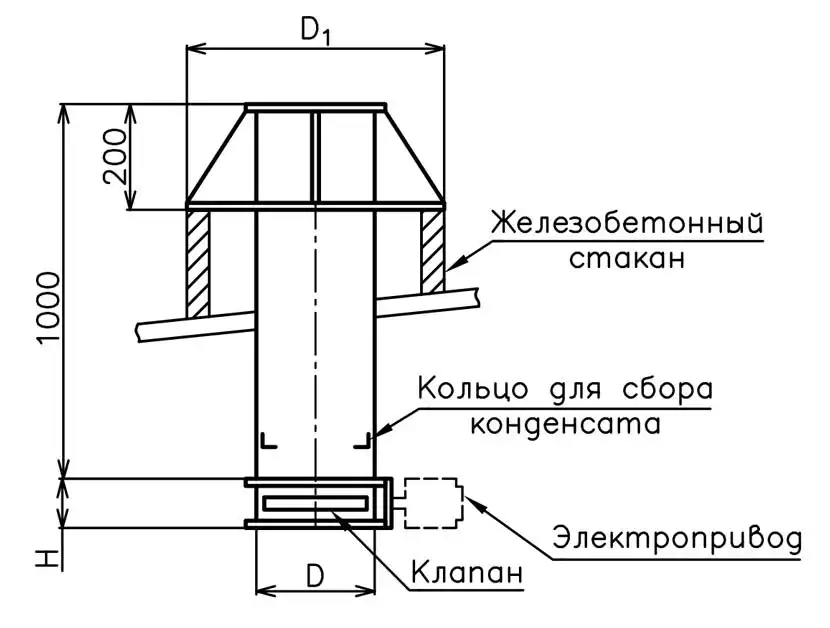

Габаритные размеры и характеристики узлов прохода вентиляционных шахт
В таблице приведены основные типоразмеры узлов прохода вентиляционных шахт, исполнения с кольцом и без кольца для сбора конденсата, присоединительные диаметры, масса, габаритные размеры и площадь клапана. При заказе рекомендуется указывать полное обозначение изделия согласно проектной спецификации.
| Модель | D | масса, кг | Модель | D | масса, кг | |||
|---|---|---|---|---|---|---|---|---|
| без кольца для сбора конденсата | с кольцом для сбора конденсата | Н | D1 | Площадь клапана, м.кв. | ||||
| УП 3 | 200 | 21,6 | УП 3-11 | 200 | 22,6 | 50 | 540 | 0,031 |
| УП 3-01 | 250 | 22,8 | УП 3-12 | 250 | 24,0 | 50 | 540 | 0,049 |
| УП 3-02 | 315 | 24,4 | УП 3-13 | 315 | 25,8 | 50 | 540 | 0,78 |
| УП 3-03 | 400 | 30,8 | УП 3-14 | 400 | 32,4 | 50 | 840 | 0,12 |
| УП 3-04 | 450 | 35,2 | УП 3-15 | 450 | 37,0 | 50 | 840 | 0,16 |
| УП 3-05 | 500 | 41,5 | УП 3-16 | 500 | 43,3 | 50 | 840 | 0,19 |
| УП 3-06 | 630 | 47,5 | УП 3-17 | 630 | 50,0 | 50 | 1140 | 0,31 |
| УП 3-07 | 710 | 55,0 | УП 3-18 | 710 | 57,4 | 50 | 1140 | 0,39 |
| УП 3-08 | 800 | 63,0 | УП 3-19 | 800 | 66,0 | 50 | 1140 | 0,5 |
| УП 3-09 | 1000 | 80,2 | УП 3-20 | 1000 | 84,0 | 64 | 1340 | 0,790 |
| УП 3-10 | 1250 | 92,0 | УП 3-21 | 1250 | 97,0 | 72 | 1590 | 1,230 |
Расшифровка маркировки узлов прохода
УП3-02: УП3 - модель узла прохода
02- комплектация и типоразмер (по таблице габаритных размеров)
Как подобрать узел прохода вентиляционной шахты
Узлы прохода являются элементами инженерной вентиляционной системы, поэтому конкретное исполнение должно определяться проектировщиком.
При подборе учитываются:
- тип узла — УП3, УП4, УП5, УП6 или УП7;
- диаметр вентиляционной шахты;
- необходимость утеплённого клапана;
- ручное или автоматизированное управление;
- необходимость площадки под исполнительный механизм;
- наличие кольца для сбора конденсата;
- необходимость искрозащищённого исполнения;
- условия эксплуатации;
- требования проектной документации.
Для комплектации промышленного объекта рекомендуется заказывать оборудование по готовой проектной спецификации.
Если установка клапана не требуется, применяются узлы прохода УП1. Для систем, где необходим клапан с ручным управлением общего назначения, предусмотрены узлы прохода УП2. УП3–УП7 применяются при необходимости других вариантов исполнения клапана, установки исполнительного механизма, теплоизоляции или искрозащищённого исполнения.
Производство узлов прохода вентиляционных шахт в Минске
Компания «Зенит-НОВА» выполняет изготовление узлов прохода вентиляционных шахт УП3–УП7 в Минске. Производственная площадка предприятия также находится в Минске.
Для запуска заказа в производство рекомендуется предоставить полное обозначение изделия, диаметр, требуемое исполнение и количество.
Если узел предусматривает площадку под исполнительный механизм, необходимо учитывать параметры устанавливаемого привода. На странице производителя указано, что сам электропривод в комплект поставки не входит.
Цена узлов прохода вентиляционных шахт
Цена узла прохода вентиляционной шахты зависит от типа УП3–УП7, диаметра, конструкции клапана, наличия кольца для сбора конденсата, площадки под исполнительный механизм, искрозащищённого исполнения и количества изделий.
Для точного расчёта цены необходимо предоставить обозначение и количество узлов либо направить проектную спецификацию.
Купить узлы прохода вентиляционных шахт в Минске
Для заказа укажите тип узла, диаметр, исполнение с кольцом или без кольца для сбора конденсата и количество. Для УП3 и УП5 дополнительно необходимо учитывать требования к устанавливаемому исполнительному механизму.
На основании предоставленной спецификации определяется требуемое исполнение, рассчитывается цена и согласовывается срок изготовления.
