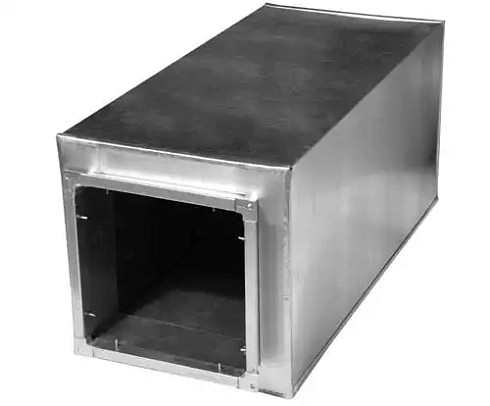

Шумоглушители трубчатые прямоугольные ГТП
Шумоглушитель трубчатый прямоугольный ГТП предназначен для снижения аэродинамического шума, возникающего при работе вентиляторов, вентиляционных агрегатов, воздухорегулирующих устройств и других элементов систем вентиляции и кондиционирования. Шумоглушитель устанавливается непосредственно в прямоугольный воздушный канал и обеспечивает снижение распространяющегося по воздуховодам шума.
Компания «Зенит-НОВА» осуществляет производство и изготовление шумоглушителей ГТП в Минске. Выпускаются различные типоразмеры для комплектации промышленных вентиляционных систем. Выбор конкретного исполнения выполняется в соответствии с проектными параметрами воздуховода и требуемыми акустическими характеристиками.
Применение трубчатых шумоглушителей ГТП
Трубчатые шумоглушители применяются в системах приточной, вытяжной и приточно-вытяжной вентиляции, а также кондиционирования воздуха.
Основная задача ГТП — снижение уровня аэродинамического шума, создаваемого:
- вентиляторами и вентиляционными агрегатами;
- кондиционерами;
- дросселирующими и регулирующими устройствами;
- движением воздушного потока;
- фасонными элементами и другими участками воздуховодной сети.
Шумоглушители ГПТ предназначены для эксплуатации при температуре, не превышающей 800º С, и влажности не более 60% в среде, не содержащей взрывоопасных и радиоактивных смесей. Устанавливаются в системах с воздуховодами прямоугольного сечения.
Глушители шума производятся для применения в климатическом исполнении У, категории размещения 3 по ГОСТ 15150-69.
Конструкция шумоглушителей ГТП
Прямоугольные глушители ГТП изготавливаются из оцинкованной стали толщиной 0,7 мм. Имеют 5 классификационных типоразмеров по поперечному сечению воздуховода. Длина глушителя может быть 500мм или 1000 мм. Длина активной части - 380мм или 880 мм.
Внутри шумоглушителя находится звукопоглощающий материал, изготовленного из минеральной ваты или суперстойкого волокна. Толщина изолирующего слоя 90-150 мм.
Защитное покрытие изготовлено из перфорированной оцинкованной стали. Шаг перфорации 20 мм, диаметр отверстий 12мм.
Для фланцевого соединения оснащены шиной и уголком.
Габаритные и присоединительные размеры шумоглушителей ГТП
В таблице представлены типоразмеры трубчатых прямоугольных шумоглушителей ГТП и их основные габаритные и присоединительные размеры. При заказе рекомендуется указывать полное обозначение изделия в соответствии с проектной спецификацией.
| Обозначение | Шифр | Площадь свободного сечения, м.кв. | внутреннее НхВ | наружное Н1хВ1 | Длина L, мм | Масса, кг |
|---|---|---|---|---|---|---|
| А7Е188.00 | ГТП 1-1 | 0,02 | 100Х200 | 300х400 | 980 | 12,5 |
| -01 | 1-2 | 0,06 | 200Х300 | 400х500 | 980 | 17,4 |
| -02 | 1-3 | 0,08 | 200Х400 | 400х600 | 980 | 19,7 |
| -03 | 1-4 | 0,12 | 300Х400 | 500х600 | 980 | 22,4 |
| -04 | 1-5 | 0,16 | 400Х400 | 600х600 | 980 | 24,8 |
| -05 | ГТП 2-1 | 0,02 | 100Х200 | 300х400 | 480 | 7,4 |
| -06 | 2-2 | 0,06 | 200Х300 | 400х500 | 480 | 10,4 |
| -07 | 2-3 | 0,08 | 200Х400 | 400х600 | 480 | 12 |
| -08 | 2-4 | 0,12 | 300Х400 | 500х600 | 480 | 13,6 |
| -09 | 2-5 | 0,16 | 400Х400 | 600х600 | 480 | 14,8 |
Цена шумоглушителя ГТП
Цена трубчатого шумоглушителя ГТП зависит от размеров проходного сечения, длины, материала и конструктивного исполнения, а также количества изделий в заказе.
Для расчета стоимости необходимо указать полное обозначение ГТП и требуемое количество либо предоставить проектную спецификацию.
После проверки исходных данных определяется актуальная цена и срок изготовления оборудования.
| Обозначение | Цена, руб. | Обозначение | Цена, руб. |
|---|---|---|---|
| А7Е 188.000 ГТП 1-1 100х200/980 | по запросу | А7Е 188.000-05 ГТП 2-1 100х200/480 | по запросу |
| А7Е 188.000-01 ГТП 1-2 200х300/980 | по запросу | А7Е 188.000-06 ГТП 2-2 200х300/480 | по запросу |
| А7Е 188.000-02 ГТП 1-3 200х400/980 | по запросу | А7Е 188.000-07 ГТП 2-3 200х400/480 | по запросу |
| А7Е 188.000-03 ГТП 1-4 300х400/980 | по запросу | А7Е 188.000-08 ГТП 2-4 300х400/480 | по запросу |
| А7Е 188.000-04 ГТП 1-5 400х400/980 | по запросу | А7Е 188.000-09 ГТП 2-5 400х400/480 | по запросу |
Подбор прямоугольного шумоглушителя ГТП
ГТП является расчетным элементом промышленной вентиляционной системы. Его типоразмер должен определяться специалистом на основании акустических и аэродинамических параметров проекта.
При подборе учитываются:
- ширина и высота воздуховода;
- расход воздуха;
- скорость воздушного потока;
- требуемое снижение уровня шума;
- частотный спектр шума;
- допустимое аэродинамическое сопротивление;
- длина шумоглушителя;
- доступное монтажное пространство;
- условия эксплуатации.
При комплектации промышленного объекта предпочтительно заказывать ГТП по готовой спецификации с указанием полного обозначения изделия.
ГТП или пластинчатый шумоглушитель ГП
Для прямоугольных воздуховодов могут применяться как трубчатые ГТП, так и пластинчатые ГП, однако эти изделия имеют различную конструкцию.
В ГТП звукопоглощающий материал расположен по периметру проходного канала между наружным корпусом и внутренней перфорированной поверхностью.
В пластинчатом ГП звукопоглощающие элементы устанавливаются непосредственно внутри воздушного канала в виде отдельных пластин.
При увеличении размеров вентиляционного канала применение трубчатой конструкции может становиться менее рациональным. В отраслевых каталогах для ряда типовых ГТП при превышении предельных размеров прямо рекомендуется переходить на пластинчатые шумоглушители ГП.
Купить трубчатый шумоглушитель ГТП в Минске
Купить прямоугольный трубчатый шумоглушитель ГТП в Минске можно непосредственно у производителя — компании «Зенит-НОВА».
Для заказа заполните форму обратной связи на нашем сайте https://zenitnova.by/, или позвоните по телефонам
+375 17 221-21-12
+375 29 397-20-17
+375 29 551-20-17
