Шумоглушители пластинчатые прямоугольные ГП
Шумоглушитель пластинчатый ГП - элемент промышленной системы вентиляции, предназначенный для снижения аэродинамического шума, возникающего при работе вентиляторов и вентиляционных агрегатов и распространяющегося по воздуховодам. Конструкция применяется преимущественно в вентиляционных каналах прямоугольного сечения с большими размерами и расходами воздуха.
Компания «Зенит-НОВА» осуществляет производство и изготовление пластинчатых шумоглушителей ГП в Минске. На странице представлены типовые исполнения длиной 1000 и 1500 мм, а также отдельные шумопоглощающие пластины и обтекатели.
Назначение пластинчатых шумоглушителей
Пластинчатые шумоглушители применяются для снижения уровня шума от вентиляторов и другого вентиляционного оборудования в системах вентиляции и кондиционирования воздуха.
ГП целесообразно применять на участках воздуховодной сети, где требуется обеспечить значительную площадь звукопоглощения при больших размерах проходного сечения. Оборудование используется в системах вентиляции производственных, промышленных, складских, административных, общественных и других объектов.
Конкретный типоразмер и компоновка шумоглушителя определяются проектировщиком с учетом размеров воздушного канала, расхода и скорости воздуха, требуемого снижения уровня шума и допустимого аэродинамического сопротивления.
Конструкция прямоугольного шумоглушителя ГП

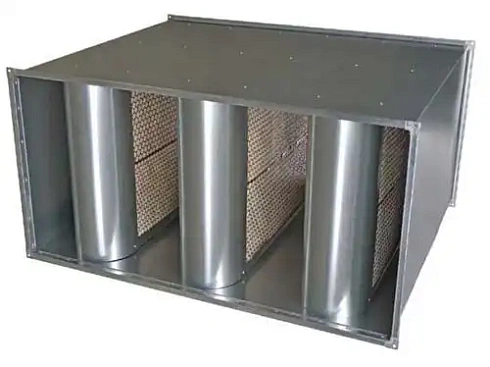

Шумоглушитель ГП представляет собой сборную секцию, состоящую из металлического кожуха длиной 1000 или 1500 мм и установленных внутри шумопоглощающих пластин. Положение пластин фиксируется направляющими.
Шумопоглощающая пластина состоит из корпуса, боковые поверхности которого закрыты оцинкованной сеткой. С внутренней стороны сетки предусмотрена стеклоткань.
Компания «Зенит-НОВА» изготавливает ГП преимущественно с пластинами толщиной 200 мм и расстоянием между ними 200 мм, поскольку такое исполнение широко применяется в вентиляционных системах. При необходимости прямоугольные пластинчатые шумоглушители могут разрабатываться индивидуально.

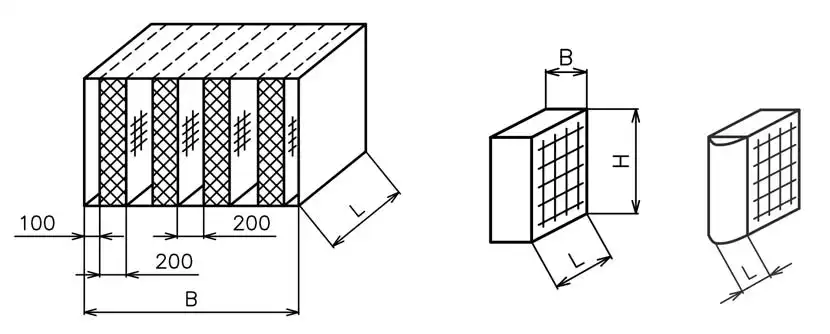

Габаритные и присоединительные размеры пластинчатых шумоглушителей
Типоразмеры и цены пластинчатых шумоглушителей ГП
В таблице представлены типовые исполнения прямоугольных пластинчатых шумоглушителей ГП длиной 1000 и 1500 мм, а также шумопоглощающие пластины и обтекатели. Для заказа промышленного оборудования рекомендуется указывать полное обозначение изделия в соответствии с проектной спецификацией.
| Обозначение | Цена, BYN | Обозначение | Цена, BYN |
|---|---|---|---|
| Шумоглушители пластинчатые | |||
| А7Е 178.000 ГП 1-1 800х500/1000 | 223,72 | А7Е 181.000 ГП 5-1 800х500/1500 | по запросу |
| А7Е 178.000-01 ГП 1-2 1200х500/1000 | 297,81 | А7Е 181.000-01 ГП 5-2 1200х500/1500 | по запросу |
| А7Е 178.000-02 ГП 1-3 1600х500/1000 | 387,22 | А7Е 181.000-02 ГП 5-3 1600х500/1500 | по запросу |
| А7Е 178.000-03 ГП 2-1 800х1000/1000 | 325,88 | А7Е 182.000 ГП 6-1 800х1000/1500 | по запросу |
| А7Е 178.000-04 ГП 2-2 1200х1000/1000 | 438,85 | А7Е 182.000-01 ГП 6-2 1200х1000/1500 | по запросу |
| А7Е 178.000-05 ГП 2-3 1600х1000/1000 | 559,39 | А7Е 182.000-02 ГП 6-3 1600х1000/1500 | по запросу |
| А7Е 178.000-06 ГП 2-4 2000х1000/1000 | 633,67 | А7Е 182.000-03 ГП 6-4 2000х1000/1500 | по запросу |
| А7Е 179.000 ГП 3-1 800х1500/1000 | 466,25 | А7Е 183.000 ГП 7-1 800х1500/1500 | по запросу |
| А7Е 179.000-01 ГП 3-2 1200х1500/1000 | 641,79 | А7Е 183.000-01 ГП 7-2 1200х1500/1500 | по запросу |
| А7Е 179.000-02 ГП 3-3 1600х1500/1000 | 825,47 | А7Е 183.000-02 ГП 7-3 1600х1500/1500 | по запросу |
| А7Е 180.000 ГП 4-1 800х2000/1000 | 559,39 | А7Е 184.000 ГП 8-1 800х2000/1500 | по запросу |
| А7Е 180.000-01 ГП 4-2 1200х2000/1000 | 773,14 | А7Е 184.000-01 ГП 8-2 1200х2000/1500 | по запросу |
| А7Е 180.000-02 ГП 4-3 1600х2000/1000 | 926,22 | А7Е 184.000-02 ГП 8-3 1600х2000/1500 | по запросу |
| Пластины шумопоглощающие | Обтекатели | ||
| А7Е 177.000 П 1-1 500х750х100 | 34,83 | А7Е 185.000 ОП 1-1 100х500х50 | по запросу |
| А7Е 177.000-01 П 1-2 500х1000х100 | 42,92 | А7Е 185.000-01 ОП 1-2 100х750х50 | по запросу |
| А7Е 177.000-02 П 1-3 1000х1000х100 | 71,38 | А7Е 185.000-02 ОП 1-3 100х1000х50 | по запросу |
| А7Е 177.000-03 П 2-1 500х750х200 | 41,58 | А7Е 185.000-03 ОП 2-1 200х500х100 | по запросу |
| А7Е 177.000-04 П 2-2 500х1000х200 | 51,40 | А7Е 185.000-04 ОП 2-2 200х750х100 | по запросу |
| А7Е 177.000-05 П 2-3 1000х1000х200 | 82,63 | А7Е 185.000-05 ОП 2-3 200х1000х100 | по запросу |
| А7Е 177.000-06 П 3-1 500х750х400 | 55,41 | А7Е 185.000-06 ОП 3-1 400х500х200 | по запросу |
| А7Е 177.000-07 П 3-2 500х1000х400 | 68,61 | А7Е 185.000-07 ОП 3-2 400х750х200 | по запросу |
| А7Е 177.000-08 П 3-3 1000х1000х400 | 123,80 | А7Е 185.000-08 ОП 3-3 400х1000х200 | по запросу |
Конструктивные особенности пластинчатых шумоглушителей
Пластина шумоглушения состоит из корпуса, боковые стороны которого затянуты оцинкованной сеткой. Внутренняя часть сетки затянута стеклотканью. Компания "Зенит-НОВА" изготавливает шумоглушители с толщиной пластин 200 мм и расстоянием между ними 200 мм, так как они наиболее часто применяются в вентиляционных системах.
Прямоугольные пластинчатые шумоглушители при необходимости могут разрабатываться индивидуально. Пластины по высоте могут соединяться при помощи планок. По длине пластины не соединяются. Для уменьшения гидравлического сопротивления пластинчатого глушителя перед торцевыми частями пластин по ходу воздуха рекомендуется устанавливать обтекатели. Для пластин толщиной 100 и 200мм при скорости движения воздуха до 6м/сек обтекатели можно не устанавливать.
Подбор пластинчатого шумоглушителя ГП
Пластинчатый шумоглушитель является расчетным элементом вентиляционной системы. Его параметры должны определяться специалистом на основании акустического и аэродинамического расчета.
При подборе учитываются:
- ширина и высота воздушного канала;
- расход воздуха;
- скорость воздушного потока;
- требуемое снижение уровня шума;
- допустимые потери давления;
- длина секции;
- толщина и количество пластин;
- расстояние между пластинами;
- необходимость установки обтекателей;
- доступное монтажное пространство.
Поэтому выбирать ГП только по размеру присоединительного сечения некорректно. Для промышленного объекта предпочтительно заказывать оборудование по готовой проектной спецификации.
Производство пластинчатых шумоглушителей в Минске
Компания «Зенит-НОВА» выполняет изготовление пластинчатых шумоглушителей ГП на собственной производственной площадке в Минске. Помимо типовых исполнений возможно изготовление прямоугольных шумоглушителей с учетом индивидуальных требований проекта. Возможность индивидуальной разработки прямо предусмотрена в текущем описании продукции.
Для расчета заказа рекомендуется предоставить:
- обозначение ГП;
- размеры проходного сечения;
- длину секции;
- количество изделий;
- параметры пластин;
- необходимость обтекателей;
- проектную спецификацию или техническое задание.
Для нестандартного исполнения исходные параметры согласовываются до запуска оборудования в производство.
Цена пластинчатого шумоглушителя ГП
Цена пластинчатого шумоглушителя зависит от размеров проходного сечения, длины секции, количества и размеров шумопоглощающих пластин, необходимости установки обтекателей и объема заказа.
Для получения актуального расчета необходимо указать полное обозначение оборудования и количество либо направить проектную спецификацию.
Купить пластинчатый шумоглушитель ГП в Минске
Купить прямоугольный пластинчатый шумоглушитель ГП в Минске можно непосредственно у производителя — компании «Зенит-НОВА».
