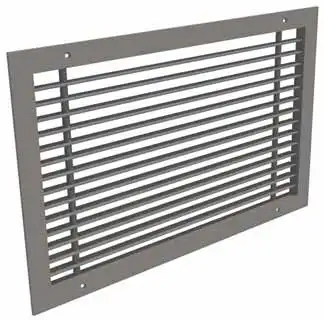

Решетка вентиляционная РВС9

Вентиляционная решетка РВС9 с горизонтальными нерегулируемыми жалюзи предназначена для подачи и удаления воздуха в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления. Решетка может устанавливаться в воздуховоды и строительные проемы помещений различного назначения.

Компания «Зенит-Нова» осуществляет производство вентиляционных решеток РВС9 в Минске. Изделия выпускаются различных типоразмеров, с несколькими вариантами крепления и возможностью дополнительной комплектации клапаном расхода воздуха. Собственное производство позволяет выполнять изготовление решеток под параметры конкретного объекта и требования проекта.

Особенности вентиляционной решетки РВС9

Основная конструктивная особенность РВС9 — горизонтальные жестко закрепленные жалюзи. В отличие от регулируемых решеток РВС2, положение ламелей РВС9 не изменяется. Решетка формирует горизонтально направленную компактную воздушную струю.

Нерегулируемая конструкция подходит для систем, в которых направление воздушного потока определяется проектом и изменение положения ламелей после монтажа не требуется.

Коэффициент живого сечения решетки составляет не менее 0,8.

Единственным конструктивным отличием решеток РBC2 от РBC9 является то, что жалюзи решеток РBC9 жестко закреплены в горизонтальном положении, соответственно, решетка создает только горизонтально направленную компактную струю.

Производство решеток РВС9

«Зенит-Нова» выполняет изготовление вентиляционных решеток РВС9 на собственном производстве в Минске. В зависимости от материала предусмотрены следующие исполнения:

• РВС9 — черная сталь;
• РВА9 — алюминий;
• РВН9 — нержавеющая сталь.

Стальные и алюминиевые решетки окрашиваются полимерной порошковой краской. Стандартный цвет — белый RAL 9016. По требованию заказчика возможно изготовление решеток в другом цвете по каталогу RAL.

Выбор материала позволяет подобрать исполнение с учетом условий эксплуатации, требований проекта и особенностей объекта.

Размеры и варианты исполнения РВС9

В зависимости от требований к монтажу предусмотрены различные варианты крепления:

• открытое винтовое крепление на саморезах;
• скрытое крепление;
• скрытое крепление с монтажной рамкой.

При необходимости вентиляционная решетка может комплектоваться клапаном расхода воздуха.

Масса решетки, не более:
PBC9 – 8,5 кг/м2;
PBА9 - 7,2 кг/м2;
PBН9 - 8,5 кг/м2
Коэфф. ж.с.
при горизонтальном положении ламелей, не менее: – 0,8;

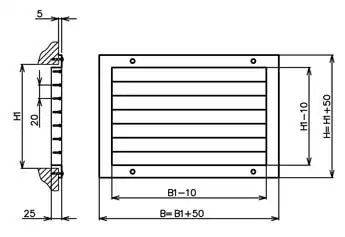

Габаритные размеры:
Для решетки минимальные размеры монтажного PBC9 проема 100х100 мм.
Максимальный периметр монтажного проема 3000 мм.
Если периметр монтажного проема превышает 2000 мм, устанавливается перемычка.

Расшифровка маркировки вентиляционных решеток РВС9

• РВС9 - Тип решетки
• 1 - Открытое винтовое крепление (на саморезах),
  2 - скрытое крепление,
  2МР - скрытое крепление в комплекте с монтажной рамкой (МР)
• Б1, Б2 - клапан. Отсутствие указания означает, что решетка будет без клапана.
• В1хН1 - размер строительного проема В1хН1
• RAL1065 - цвет покрытия по каталогу RAL. Отсутствие указания цвета означает, что по умолчанию цвет будет белым (RAL9016)

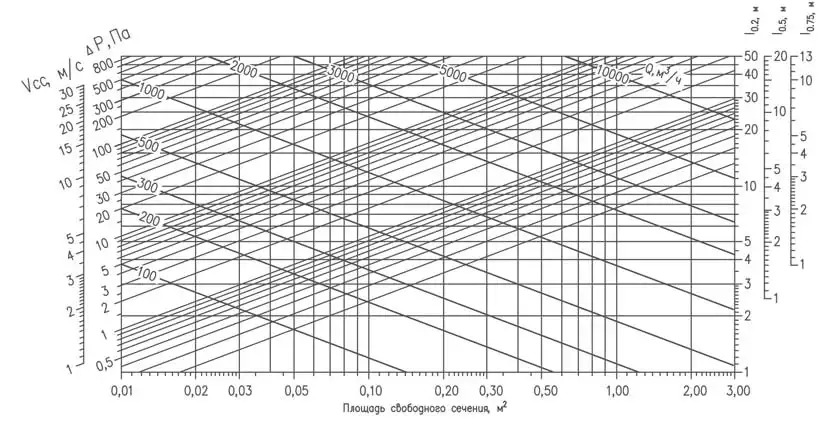

Диаграмма для подбора типоразмера и определения аэродинамических характеристик

Применение вентиляционных решеток РВС9

Решетки РВС9 применяются для подачи или удаления больших объемов воздуха системами вентиляции, кондиционирования и воздушного отопления. Они могут монтироваться непосредственно в воздуховоды либо в строительные проемы.

Горизонтальные неподвижные жалюзи формируют заданное направление воздушного потока без необходимости последующей регулировки положения ламелей.

Вентиляционные решетки РВС9 могут использоваться на промышленных, производственных, складских, коммерческих, административных и других объектах в соответствии с параметрами вентиляционной системы и требованиями проекта.

Цена вентиляционной решетки РВС9

Цена решетки РВС9 зависит от ее размеров, материала изготовления, способа крепления, наличия клапана расхода воздуха, цвета покрытия и количества изделий в заказе.

Стоимость нестандартных типоразмеров и специальных исполнений рассчитывается индивидуально. Собственное производство позволяет изготовить вентиляционные решетки непосредственно под необходимые параметры объекта.

Для точного расчета цены необходимо указать размеры строительного проема, материал, вариант крепления, необходимость установки клапана и требуемый цвет покрытия.

Купить вентиляционную решетку РВС9 в Минске

В компании «Зенит-Нова» можно купить вентиляционные решетки РВС9 в Минске непосредственно у производителя. Доступны изделия из черной стали, алюминия и нержавеющей стали различных размеров и вариантов исполнения.

Для заказа передайте специалистам размеры строительного проема и необходимые параметры изделия. Компания выполнит расчет стоимости и изготовление решеток РВС9 в соответствии с требованиями заказа.

Возможны производство изделий по индивидуальным параметрам и поставка готовых вентиляционных решеток по Минску и Беларуси.
