Вентиляционные зонты для шахт предназначены для защиты выходов систем вентиляции от попадания атмосферных осадков. Изделия устанавливаются на вентиляционных шахтах систем с естественным и механическим побуждением и являются завершающим элементом вертикального участка вентиляционной системы.
Компания «Зенит-НОВА» осуществляет производство и изготовление вентиляционных зонтов в Минске. Выпускаются круглые зонты ЗК и прямоугольные ЗП различных типоразмеров для установки на вентиляционные шахты и воздуховоды. Изделия изготавливаются из оцинкованной или нержавеющей стали.
Назначение вентиляционных зонтов
Основная функция вентиляционного зонта — предотвращение прямого попадания дождя и снега в вентиляционную шахту. Зонт устанавливается над выходным сечением и одновременно обеспечивает возможность удаления воздуха из вентиляционной системы.
Изделия применяются на вентиляционных шахтах с:
- естественным побуждением;
- механическим побуждением;
- круглым сечением;
- прямоугольным сечением.
Тип и размер зонта определяются проектом вентиляционной системы. При подборе необходимо учитывать наружный размер вентиляционной шахты и соответствующие присоединительные размеры.

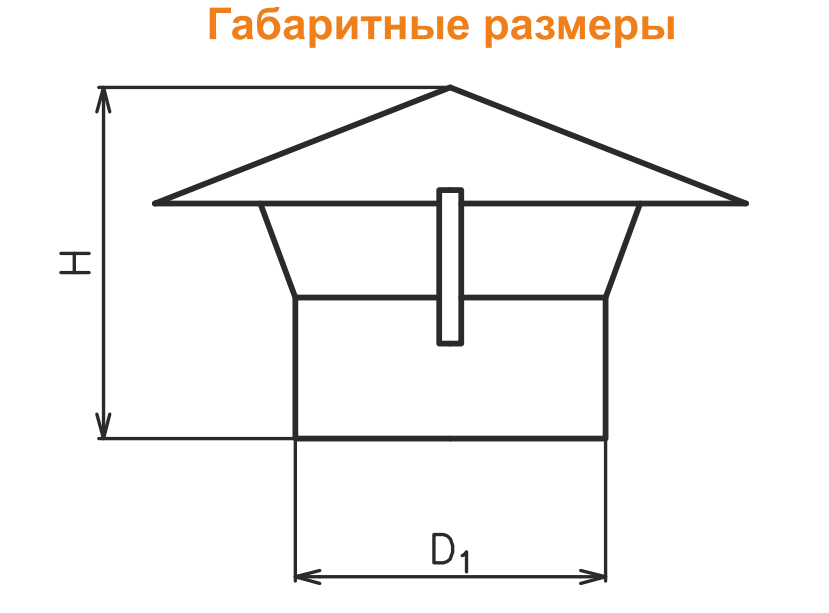

Габаритные размеры
Присоединительные размеры вентиляционных зонтов соответствуют посадочным размерам стандартного ряда воздуховодов и узлов прохода вытяжных вентиляционных шахт через покрытия зданий по серии типовых конструкций 5.904-45.
Это необходимо учитывать при комплектации объекта: зонт подбирается не как самостоятельное изделие произвольного размера, а как элемент конкретного узла вентиляционной шахты.
Для заказа промышленного оборудования предпочтительно использовать обозначение из проектной спецификации либо передавать производителю данные по сечению шахты и узлу прохода.
Зонты для вентиляционных шахт круглые ЗК
Зонт вентиляционный круглый ЗК предназначен для установки на вентиляционные шахты и воздуховоды круглого сечения.
На странице представлены исполнения для диаметров от 100 до 1250 мм. Для типовых изделий серии приведены обозначения ЗК.00.000 и последующие исполнения, диаметр колпака D1, высота H, площадь поверхности и масса.

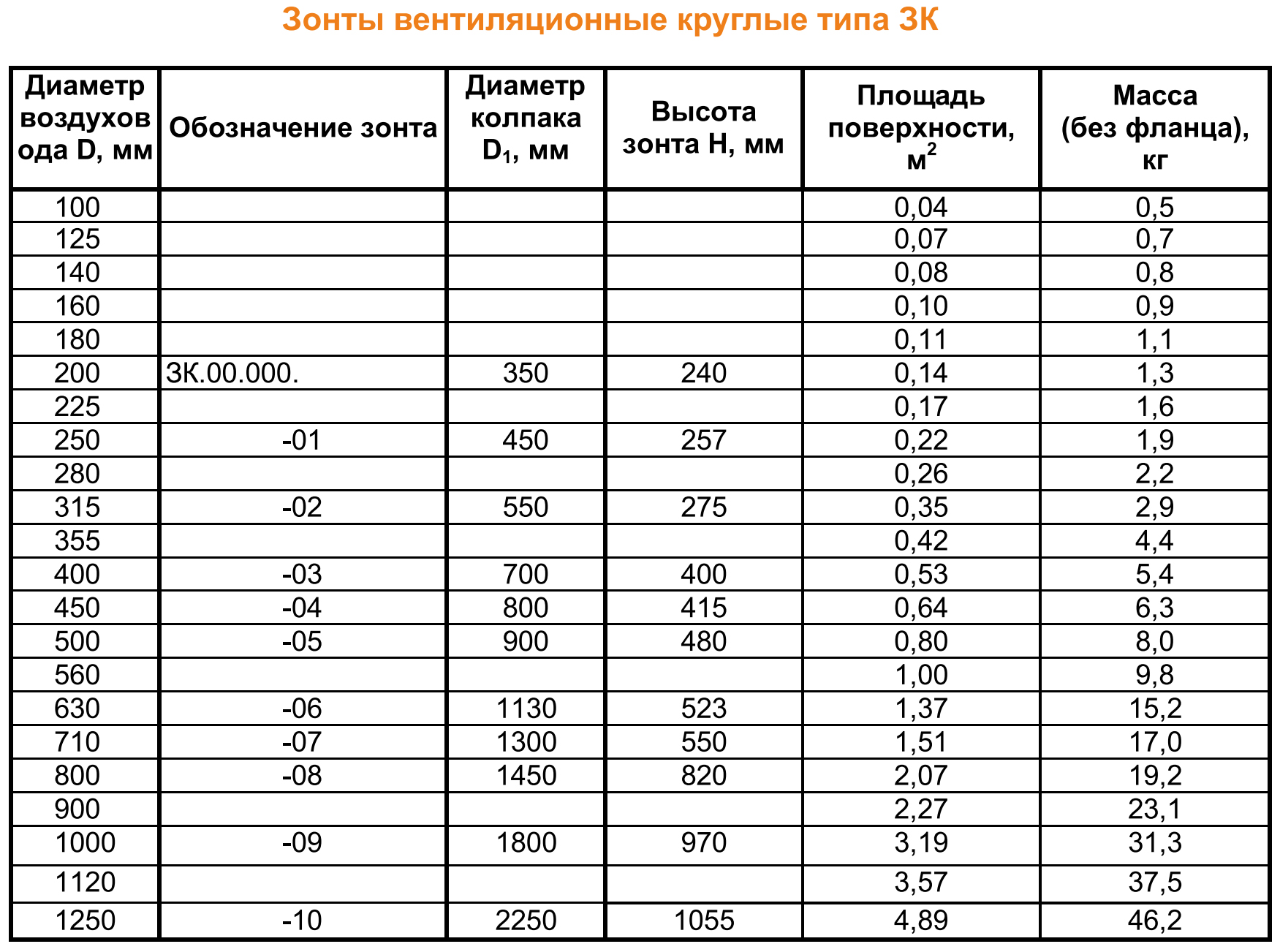

| Диаметр воздуховода D, мм | Обозначение зонта | Диаметр колпака D1, мм | Высота зонта Н, мм | Площадь поверхности, м.кв. | Масса (без фланца), кг |
|---|---|---|---|---|---|
| 100 | 0,04 | 0,5 | |||
| 125 | 0,07 | 0,7 | |||
| 140 | 0,08 | 0,8 | |||
| 160 | 0,1 | 0,9 | |||
| 180 | 0,11 | 1,1 | |||
| 200 | ЗК.00.000. | 350 | 240 | 0,14 | 1,3 |
| 225 | 0,17 | 1,6 | |||
| 250 | -01 | 450 | 257 | 0,22 | 1,9 |
| 280 | 0,26 | 2,2 | |||
| 315 | -02 | 550 | 275 | 0,35 | 2,9 |
| 355 | 0,42 | 4,4 | |||
| 400 | -03 | 700 | 400 | 0,53 | 5,4 |
| 450 | -04 | 800 | 415 | 0,64 | 6,3 |
| 500 | -05 | 900 | 480 | 0,80 | 8,0 |
| 560 | 1,00 | 9,8 | |||
| 630 | -06 | 1130 | 523 | 1,37 | 15,2 |
| 710 | -07 | 1300 | 550 | 1,51 | 17,0 |
| 800 | -08 | 1450 | 820 | 2,07 | 19,2 |
| 900 | 2,27 | 23,1 | |||
| 1000 | -09 | 1800 | 970 | 3,19 | 31,3 |
| 1120 | 3,57 | 37,5 | |||
| 1250 | -10 | 2250 | 1055 | 4,89 | 46,2 |
При заказе рекомендуется указывать полное обозначение либо присоединительный диаметр в соответствии с проектной спецификацией.
Зонты для вентиляционных шахт прямоугольные
Зонты ЗП применяются для вентиляционных шахт прямоугольного сечения. В отличие от круглых исполнений, при их подборе учитываются ширина и длина присоединительного сечения.
На странице представлена широкая размерная линейка — от небольших исполнений 100×150 мм до крупногабаритных зонтов для шахт сечением 1600×2000 мм. Для изделий приведены размеры колпака, высота, площадь поверхности и масса.

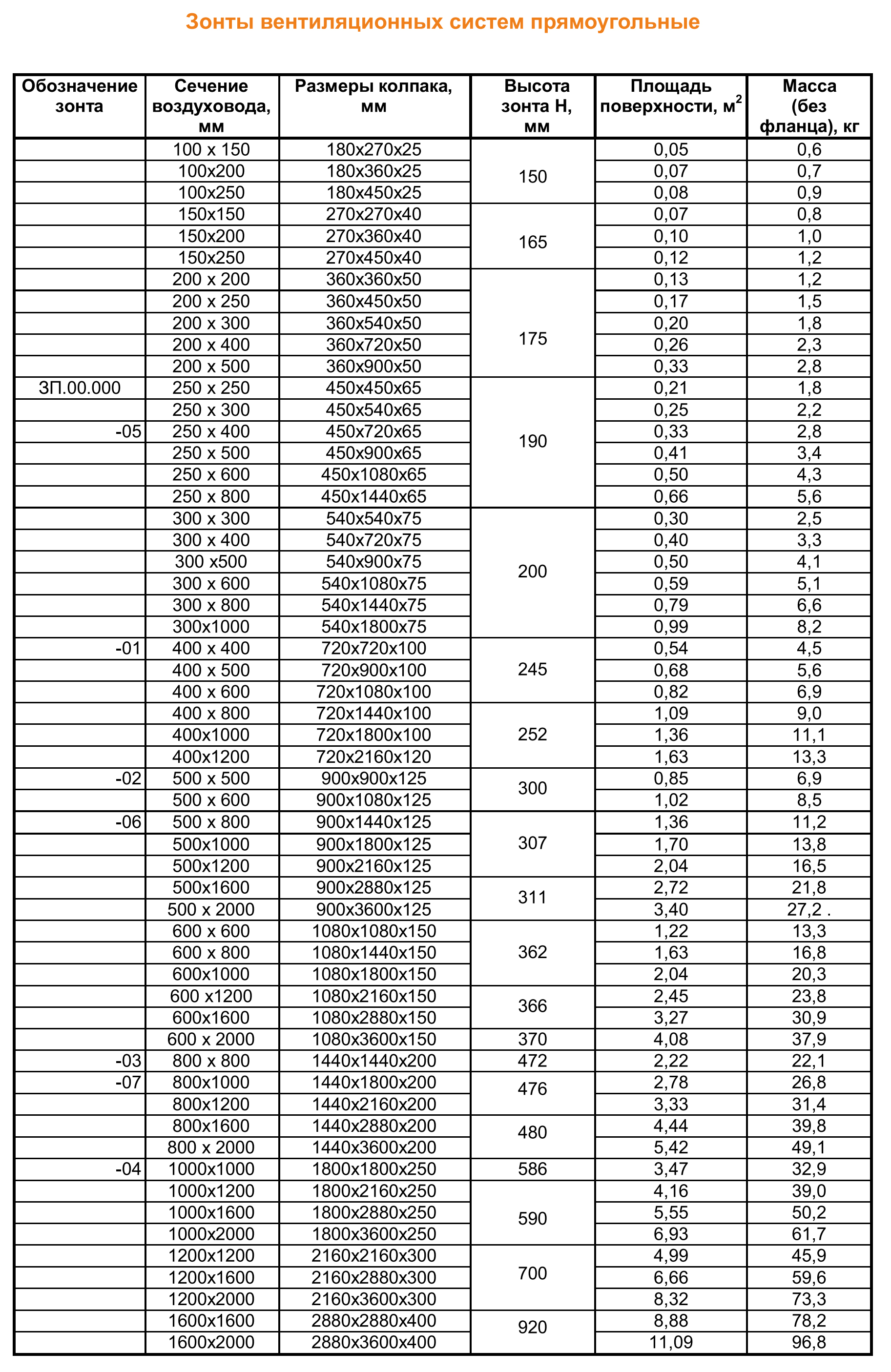

| Обозначение зонта | Сечение воздуховода, мм | Размеры колпака, мм | Высота зонта Н, мм | Площадь поверхности, м.кв. | Масса (без фланца), кг |
|---|---|---|---|---|---|
| 100х150 | 180х270х25 | 150 | 0,05 | 0,6 | |
| 100х200 | 180х360х25 | 150 | 0,07 | 0,7 | |
| 100х250 | 180х450х25 | 150 | 0,08 | 0,9 | |
| 150х150 | 270х270х40 | 165 | 0,07 | 0,8 | |
| 150х200 | 270х360х40 | 165 | 0,1 | 1 | |
| 150х250 | 270х450х40 | 165 | 0,12 | 1,2 | |
| 200х200 | 360х360х50 | 175 | 0,13 | 1,2 | |
| ЗП.00.00 | 200х250 | 360х450х50 | 175 | 0,17 | 1,5 |
| 200х300 | 360х540х50 | 175 | 0,2 | 1,8 | |
| -05 | 200х400 | 360х720х50 | 175 | 0,26 | 2,3 |
| 200х500 | 360х900х50 | 175 | 0,33 | 2,8 | |
| 250х250 | 450х450х65 | 190 | 0,21 | 1,8 | |
| 250х300 | 450х540х65 | 190 | 0,25 | 2,2 | |
| 250х400 | 450х720х65 | 190 | 0,33 | 2,8 | |
| 250х500 | 450х900х65 | 190 | 0,41 | 3,4 | |
| 250х600 | 450х1080х65 | 190 | 0,5 | 4,3 | |
| 250х800 | 450х1440х65 | 190 | 0,66 | 5,6 | |
| 300х300 | 540х540х75 | 200 | 0,3 | 2,5 | |
| 300х400 | 540х720х75 | 200 | 0,4 | 3,3 | |
| 300х500 | 540х900х75 | 200 | 0,5 | 4,1 | |
| 300х600 | 540х1080х75 | 200 | 0,59 | 5,1 | |
| 300х800 | 540х1440х75 | 200 | 0,79 | 6,6 | |
| 300х1000 | 540х1800х75 | 200 | 0,99 | 8,2 | |
| -01 | 400х400 | 720х720х100 | 245 | 0,54 | 4,5 |
| 400х500 | 720х900х100 | 245 | 0,68 | 5,6 | |
| 400х600 | 720х1080х100 | 245 | 0,82 | 6,9 | |
| 400х800 | 720х1440х100 | 252 | 1,09 | 9 | |
| 400х1000 | 720х1800х100 | 252 | 1,36 | 11,1 | |
| 400х1200 | 720х2160х120 | 252 | 1,63 | 13,1 | |
| -02 | 500х500 | 900х900х125 | 300 | 0,85 | 6,9 |
| 500х600 | 900х1080х125 | 300 | 1,02 | 8,5 | |
| -06 | 500х800 | 900х1440х125 | 307 | 1,36 | 11,2 |
| 500х1000 | 900х1800х125 | 307 | 1,7 | 13,8 | |
| 500х1200 | 900х2160х125 | 307 | 2,04 | 16,5 | |
| 500х1600 | 900х2880х125 | 311 | 2,72 | 21,8 | |
| 500х2000 | 900х3600х125 | 311 | 3,4 | 27,2 | |
| 600х600 | 1080х1080х150 | 362 | 1,22 | 13,3 | |
| 600х800 | 1080х1440х150 | 362 | 1,63 | 16,8 | |
| 600х1000 | 1080х1800х150 | 362 | 2,04 | 20,3 | |
| 600х1200 | 1080х2160х150 | 366 | 2,45 | 23,8 | |
| 600х1600 | 1080х2880х150 | 366 | 3,27 | 30,9 | |
| 600х2000 | 1080х3600х150 | 370 | 4,08 | 37,9 | |
| -03 | 800х800 | 1440х1440х200 | 472 | 2,22 | 22,1 |
| -07 | 800х1000 | 1440х1800х200 | 476 | 2,78 | 26,8 |
| 800х1200 | 1440х2160х200 | 476 | 3,33 | 31,4 | |
| 800х1600 | 1440х2880х200 | 480 | 4,44 | 39,8 | |
| 800х2000 | 1440х3600х200 | 480 | 5,42 | 49,1 | |
| -04 | 1000х1000 | 1800х1800х250 | 586 | 3,47 | 32,9 |
| 1000х1200 | 1800х2160х250 | 590 | 4,16 | 39 | |
| 1000х1600 | 1800х2880х250 | 590 | 5,55 | 50,2 | |
| 1000х2000 | 1800х3600х250 | 590 | 6,93 | 61,7 | |
| 1200х1200 | 2160х2160х300 | 700 | 4,99 | 45,9 | |
| 1200х1600 | 2160х2880х300 | 700 | 6,66 | 59,6 | |
| 1200х2000 | 2160х3600х300 | 700 | 8,32 | 73,3 | |
| 1600х1600 | 2880х2880х400 | 920 | 8,88 | 78,2 | |
| 1600х2000 | 2880х3600х400 | 920 | 11,09 | 96,8 |
При формировании заказа необходимо указывать размер сечения в последовательности, предусмотренной технической документацией, и проверять соответствие присоединительных размеров проекту.
Расшифровка маркировки вентиляционных зонтов

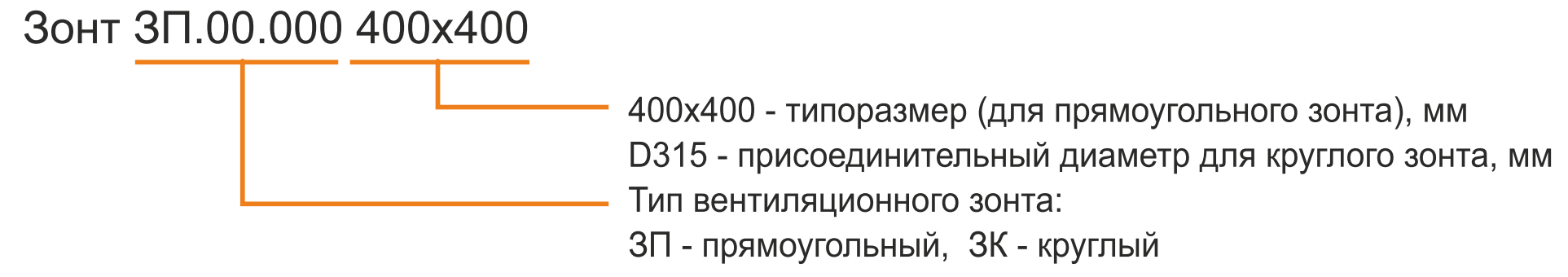

Зонт 3П.00.000 400Х400- ЗП - Тип вентиляционного зонта: зонт прямоугольный (ЗК - зонт круглый)
- 400х400 - типоразмер (для прямоугольного зонта, мм), D315 - присоединительный диаметр для круглого зонта, мм
Материалы изготовления
Компания «Зенит-НОВА» изготавливает вентиляционные зонты из:
- оцинкованной стали;
- нержавеющей стали.
Материал исполнения выбирается с учетом условий эксплуатации, требований проекта и характеристик окружающей среды.
Для стандартных условий эксплуатации наиболее распространено исполнение из оцинкованной стали. Необходимость применения нержавеющей стали определяется проектными требованиями.
Подбор зонта для вентиляционной шахты
Вентиляционный зонт является элементом инженерной системы, поэтому его типоразмер должен соответствовать проекту.
При подборе учитываются:
- круглое или прямоугольное сечение шахты;
- наружный диаметр либо размеры сечения;
- тип узла прохода;
- присоединительные размеры;
- материал изготовления;
- условия эксплуатации;
- требования проектной документации.
Для промышленных и коммерческих объектов рекомендуется оформлять заказ по готовой спецификации с указанием типа, размеров, материала и количества изделий.
Производство вентиляционных зонтов в Минске
Компания «Зенит-НОВА» выполняет изготовление зонтов для вентиляционных шахт в Минске. Производятся круглые ЗК и прямоугольные ЗП различных типоразмеров из оцинкованной и нержавеющей стали. Производственная площадка компании находится в Минске.
Для расчета заказа рекомендуется предоставить:
- тип зонта — ЗК или ЗП;
- присоединительный диаметр или размеры сечения;
- материал изготовления;
- количество изделий;
- проектную спецификацию или техническое задание.
При наличии готового проекта предпочтительно передать производителю спецификацию вентиляционного оборудования — это снижает вероятность ошибки в типоразмере.
Цена вентиляционного зонта
Цена вентиляционного зонта зависит от типа изделия, размеров, площади поверхности, материала изготовления и количества изделий в заказе.
Стоимость круглых и прямоугольных зонтов рассчитывается с учетом конкретного исполнения. На текущей странице цена оборудования указывается по запросу.
Для получения точной стоимости необходимо указать обозначение изделия либо размеры вентиляционной шахты, материал и требуемое количество.
Купить вентиляционные зонты в Минске
Для оформления заказа направьте обозначения изделий или проектную спецификацию. При отсутствии обозначения необходимо указать форму и размеры сечения вентиляционной шахты, материал изготовления и количество.
На основании предоставленных данных определяется требуемое исполнение, рассчитывается цена и согласовывается срок изготовления.
