Стаканы для крепления крышных вентиляторов, дефлекторов и зонтов

Стальные стаканы для крепления крышных вентиляторов, дефлекторов и вентиляционных зонтов предназначены для установки оборудования на покрытиях зданий и являются конструктивным элементом узла вентиляционной шахты. Стакан обеспечивает опору и присоединение устанавливаемого оборудования к строительной конструкции.

Компания «Зенит-НОВА» осуществляет производство и изготовление вентиляционных стаканов в Минске. Выпускаются типовые изделия С1–С5, а также стаканы других типоразмеров по требованиям проекта. Типовые исполнения для покрытий со стальным профилированным настилом изготавливаются по рабочим чертежам серии 1.494-24 выпуск 2/90.

Назначение стальных стаканов

Вентиляционные стаканы применяются в качестве монтажного основания для установки:

• крышных вентиляторов;
• дефлекторов;
• вентиляционных зонтов;
• патрубков вентиляционных шахт.

Стакан устанавливается в конструкции покрытия здания и воспринимает нагрузку от установленного на нем вентиляционного оборудования.

Конкретное исполнение подбирается с учетом типа и размера устанавливаемого оборудования, диаметра вентиляционной шахты, конструкции кровли и требований проектной документации.

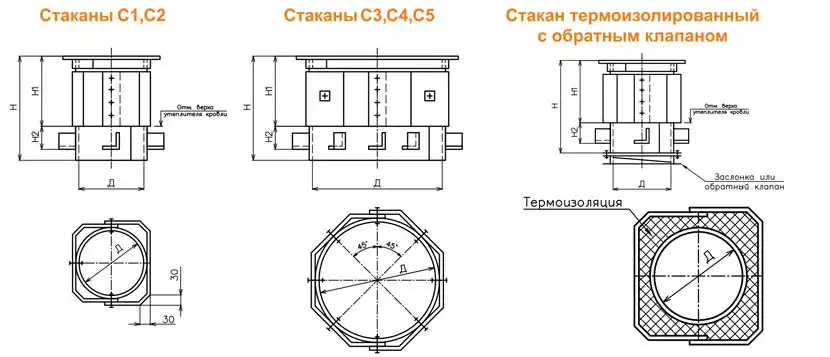

Конструкция вентиляционного стакана

Стальной стакан в сборе состоит из корпуса и четырехгранного или восьмигранного кожуха. Наличие кожуха облегчает устройство и примыкание кровельного ковра к конструкции стакана.

Корпус представляет собой цилиндр, изготовленный из вальцованного стального листа. В верхней части к нему приваривается опорное кольцо, в нижней — опорные элементы.

Верхнее кольцо служит для установки крышного вентилятора или патрубка вентиляционной шахты. Оно выполняется из горячекатаных вальцованных уголков. Опорные элементы также изготавливаются из уголков и консольно привариваются к корпусу стакана.

Расшифровка маркировки стаканов

Стакан С1-Т-ОК

• С1 - Типоразмер стакана ( С1.....С5)
• Т- термоизолированный
• ОК- обратный клапан, ЗЭ - заслонка с электроприводом

Стаканы для крышных вентиляторов

При установке крышного вентилятора стакан выполняет функцию опорного и присоединительного элемента между вентиляционным оборудованием и конструкцией покрытия.

Типоразмер стакана необходимо согласовывать с параметрами вентилятора и диаметром шахты. На странице представлены пять основных исполнений.

Для каждого исполнения предусмотрен определенный диапазон диаметров вентиляционных шахт. Поэтому выбирать стакан только по наружному диаметру некорректно — необходимо учитывать весь узел установки оборудования.

Стаканы для дефлекторов и вентиляционных зонтов

Стальные стаканы могут также использоваться для крепления дефлекторов и вентиляционных зонтов. В этом случае конструкция служит основанием для монтажа соответствующего элемента на выходе вентиляционной шахты.

Тип и размеры стакана должны соответствовать присоединительным параметрам дефлектора или зонта и проектному решению узла прохода через кровлю.

При комплектации объекта рекомендуется одновременно проверять совместимость стакана, вентиляционной шахты и устанавливаемого на него оборудования.

Термоизолированные стаканы

При необходимости стакан может изготавливаться в термоизолированном исполнении. Конструктивно используется тот же базовый стакан, но его корпус теплоизолируется до уровня упоров.

На странице указана толщина теплоизоляции 100 мм.

Необходимость такого исполнения определяется проектом с учетом температурно-влажностного режима, конструкции кровли и условий эксплуатации вентиляционного оборудования.

Комплектация клапаном или заслонкой

Вентиляционные стаканы могут комплектоваться:

• обратным клапаном;
• утепленной заслонкой с электроприводом.

При этом сам электропривод в комплект стакана не входит.

Комплектация должна определяться проектом вентиляционной системы и указываться при формировании заказа.

Производство стальных стаканов в Минске

Компания «Зенит-НОВА» выполняет изготовление стальных стаканов для крышных вентиляторов, дефлекторов и зонтов в Минске. Производство компании находится в Минске, а на странице также заявлена возможность изготовления изделий по эскизам заказчика.

Производятся типовые стаканы С1–С5 по серии 1.494-24 выпуск 2/90, термоизолированные исполнения и изделия с дополнительной комплектацией. Возможно изготовление стаканов других типоразмеров в соответствии с требованиями проекта.

Для промышленного или коммерческого объекта предпочтительно направлять готовую спецификацию или чертеж узла.Стаканы для установки крышных вентиляторов, дефлекторов и зонтов на покрытия со стальным профилированным настилом изготавливаются по рабочим чертежам серии 1.494-24 выпуск 2/90 «Стальные стаканы с наружным диаметром 400,720,1020,1220 и 1420мм для установки на покрытия со стальным профилированным настилом».

Цена стального стакана

Цена стакана для крепления крышного вентилятора, дефлектора или зонта зависит от типоразмера, размеров и металлоемкости конструкции, наличия термоизоляции, дополнительной комплектации и количества изделий.

Для получения точной стоимости необходимо указать марку стакана и требуемое исполнение либо предоставить проектную документацию.

Купить стакан для крышного вентилятора в Минске

Для расчета заказа укажите типоразмер С1–С5, вариант исполнения и количество изделий. Если требуется нестандартный стакан, рекомендуется предоставить чертеж, эскиз или техническое задание.

После проверки исходных данных определяется конструктивное исполнение, рассчитывается цена и согласовывается срок изготовления.
