Насадок с водоотводящим кольцом НВК предназначен для установки на выходных участках вентиляционных шахт и воздуховодов с вертикальным выбросом воздуха. Конструкция обеспечивает сбор и удаление атмосферных осадков, предотвращая попадание воды в вентиляторы, воздуховоды и другие элементы вентиляционной системы, расположенные внутри здания.
Компания «Зенит-НОВА» осуществляет производство и изготовление насадков с водоотводящим кольцом в Минске. Выпускаются вентиляционные насадки НВК по серии 3.904.2-26 различных типоразмеров для круглых вентиляционных шахт и воздуховодов.
Назначение насадка НВК
При вертикальном выбросе воздуха через открытый участок вентиляционной шахты внутрь канала могут попадать дождь и другие атмосферные осадки. Насадок НВК позволяет организовать их сбор и отвод наружу.
В отличие от вентиляционного зонта, НВК не перекрывает сверху выход воздушного потока. Воздух удаляется вертикально, а попавшие внутрь атмосферные осадки собираются конструктивными элементами насадка и выводятся через предусмотренный зазор.
Такое оборудование применяется как элемент узла вентиляционной шахты и подбирается специалистами в соответствии с диаметром канала и проектной документацией.
Конструкция насадка с водоотводящим кольцом

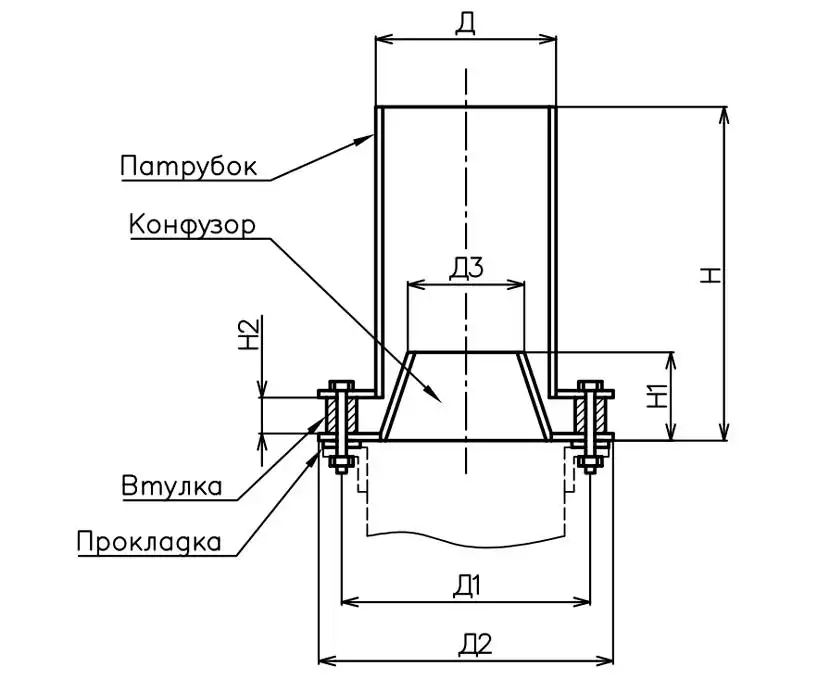

Основным элементом насадка НВК является конфузор, установленный между двумя фланцами концевого участка выхлопной вентиляционной шахты.
За счет втулок между фланцами формируется зазор 20–30 мм, через который собранные атмосферные осадки удаляются наружу. Именно такая конструктивная схема приведена в существующем техническом описании изделия.
При монтаже необходимо обеспечить правильное положение элементов НВК и возможность свободного отвода воды через предусмотренный конструкцией зазор.
Насадки НВК серии 3.904.2-26

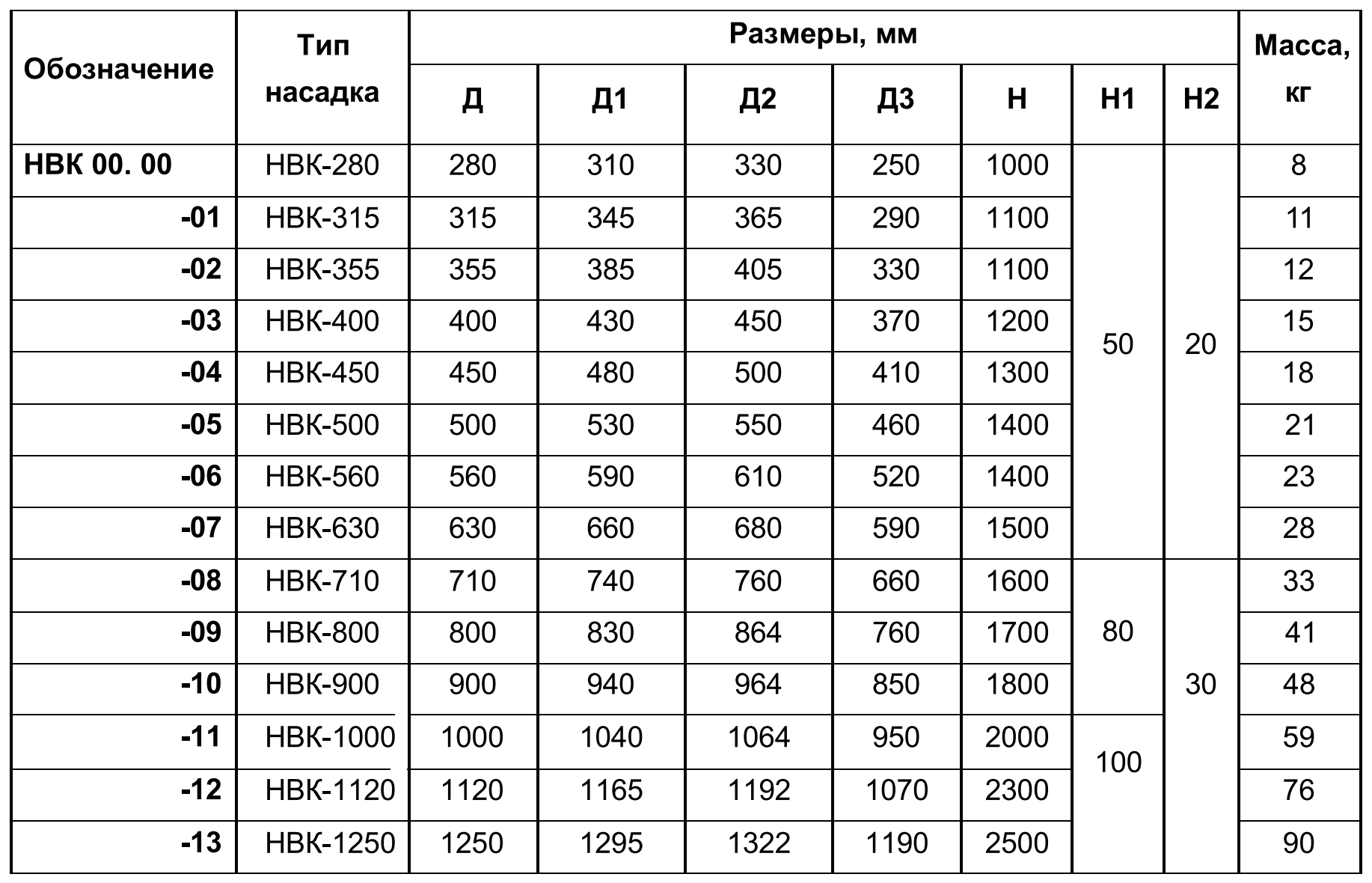

В таблице представлены типоразмеры насадков с водоотводящим кольцом НВК серии 3.904.2-26 для вентиляционных шахт диаметром от 280 до 1250 мм. Для каждого исполнения приведены основные габаритные размеры и масса. При заказе рекомендуется указывать тип НВК в соответствии с проектной спецификацией.
| Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Обозначение | Тип насадка | Д | Д1 | Д2 | Д3 | Н | Н1 | Н2 | Масса, кг |
| НВК 00.00 | НВК-280 | 280 | 310 | 330 | 250 | 1000 | 50 | 20 | 8 |
| -01 | НВК-315 | 315 | 345 | 365 | 290 | 1100 | 50 | 20 | 11 |
| -02 | НВК-355 | 355 | 385 | 405 | 330 | 1100 | 50 | 20 | 12 |
| -03 | НВК-400 | 400 | 430 | 450 | 370 | 1200 | 50 | 20 | 15 |
| -04 | НВК-450 | 450 | 480 | 500 | 410 | 1300 | 50 | 20 | 18 |
| -05 | НВК-500 | 500 | 530 | 550 | 460 | 1400 | 50 | 20 | 21 |
| -06 | НВК-560 | 560 | 590 | 610 | 520 | 1400 | 50 | 20 | 23 |
| -07 | НВК-630 | 630 | 660 | 680 | 590 | 1500 | 50 | 20 | 28 |
| -08 | НВК-710 | 710 | 740 | 760 | 660 | 1600 | 80 | 30 | 33 |
| -09 | НВК-800 | 800 | 830 | 864 | 760 | 1700 | 80 | 30 | 41 |
| -10 | НВК-900 | 900 | 940 | 964 | 850 | 1800 | 80 | 30 | 48 |
| -11 | НВК-1000 | 1000 | 1040 | 1064 | 950 | 2000 | 100 | 30 | 59 |
| -12 | НВК-1120 | 1120 | 1165 | 1192 | 1070 | 2300 | 100 | 30 | 76 |
| -13 | НВК-1250 | 1250 | 1295 | 1322 | 1190 | 2500 | 100 | 30 | 90 |
Как подобрать насадок с водоотводящим кольцом
НВК является элементом вентиляционной системы, поэтому его типоразмер должен соответствовать диаметру выходного участка вентиляционной шахты.
При подборе учитываются присоединительный диаметр, габаритные размеры, конструкция выходного участка шахты, способ присоединения, условия размещения на кровле и требования проектной документации.
Для промышленного или коммерческого объекта предпочтительно заказывать НВК по готовой проектной спецификации с указанием полного обозначения и количества изделий.
НВК или насадок с водоотводящей тарелкой
Насадок НВК с водоотводящим кольцом и насадок с водоотводящей тарелкой имеют различное конструктивное исполнение. Тип устройства определяется проектным решением вентиляционной системы, диаметром выходного участка и требованиями к организации отвода атмосферных осадков.
Размеры и характеристики НВК
Для каждого типоразмера НВК на странице приведены размеры D, D1, D2, D3, H, H1 и H2, а также масса изделия. Например, НВК-280 имеет диаметр D 280 мм и массу 8 кг, а НВК-1250 — D 1250 мм и массу 90 кг.
При заказе рекомендуется использовать полное обозначение изделия из таблицы. Это особенно важно при комплектации объекта по проектной документации.
Производство насадков НВК в Минске
Компания «Зенит-НОВА» выполняет изготовление насадков с водоотводящим кольцом НВК в Минске. На сайте указано собственное производство, а офис, склад и производственная площадка расположены в одном месте в Минске.
Для расчета и запуска заказа в производство рекомендуется предоставить обозначение НВК, требуемый диаметр, количество изделий и проектную спецификацию.
Если требуется нестандартное исполнение, исходные размеры и конструктивные требования необходимо согласовать до изготовления оборудования.
Цена насадка с водоотводящим кольцом
Цена насадка с водоотводящим кольцом НВК зависит от диаметра, габаритных размеров, массы, конструктивного исполнения и количества изделий в заказе.
Для получения актуальной цены необходимо указать типоразмер НВК и требуемое количество изделий либо направить готовую спецификацию вентиляционного оборудования.
Купить насадок с водоотводящим кольцом в Минске
Для оформления заказа укажите обозначение изделия, например НВК-400, НВК-630 или НВК-1000, и необходимое количество. При комплектации промышленного объекта рекомендуется направить проектную спецификацию.
На основании предоставленных данных определяется требуемое исполнение, рассчитывается цена и согласовывается срок изготовления.
Купить насадок с водоотводящим кольцом НВК в Минске можно непосредственно у производителя — компании «Зенит-НОВА», заполнив форму обратной связи на нашем сайте https://zenitnova.by/, или позвонив по телефонам
+375 17 221-21-12
+375 29 397-20-17
+375 29 551-20-17
