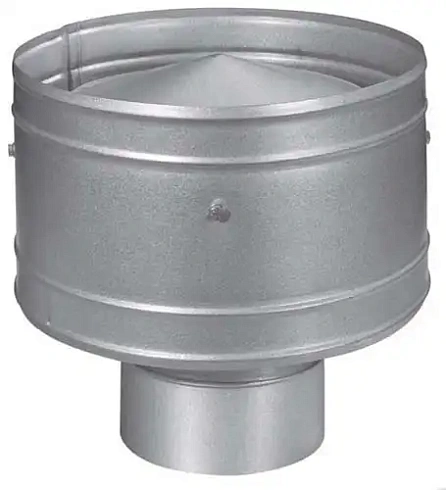

Вентиляционный дефлектор предназначен для установки на выходе вертикальной вентиляционной шахты или круглого воздуховода и усиления естественной тяги за счёт использования ветрового напора. Устройство устанавливается над кровлей и преобразует воздействие воздушного потока вокруг оголовка в дополнительное разрежение в вытяжном канале. Основное назначение дефлекторов на текущей странице производителя также определено как усиление тяги в вертикальных шахтах.
Компания «Зенит-НОВА» осуществляет производство и изготовление вентиляционных дефлекторов в Минске. Выпускаются изделия различных типоразмеров для круглых воздуховодов и вентиляционных шахт. Подбор дефлектора выполняется по присоединительному диаметру и параметрам, предусмотренным проектной документацией.
Назначение вентиляционного дефлектора
Дефлектор является элементом вытяжной вентиляционной системы и устанавливается в верхней части вертикального канала.
Воздушный поток, обтекающий конструкцию дефлектора, формирует область пониженного давления в районе выхода вентиляционной шахты. Это способствует удалению воздуха из канала и позволяет использовать энергию ветра для усиления естественной тяги.
Вентиляционные дефлекторы применяются на:
- вертикальных вытяжных воздуховодах;
- вентиляционных шахтах;
- системах естественной вентиляции;
- вытяжных каналах производственных, складских, общественных и других объектов.
При проектировании необходимо учитывать, что эффективность работы дефлектора зависит от ветровых условий, высоты и расположения оголовка, параметров вентиляционного канала и других факторов. Поэтому дефлектор не следует рассматривать как замену механическому вентилятору там, где проектом предусмотрено принудительное удаление воздуха.
Конструкция дефлектора
В соответствии с конструкцией изделий, представленных «Зенит-НОВА», вентиляционный дефлектор состоит из:
- диффузора;
- полуцилиндра;
- конуса;
- лапок;
- зонта.
Конструктивные размеры элементов зависят от присоединительного диаметра воздуховода. Геометрия дефлектора обеспечивает обтекание конструкции наружным воздушным потоком и формирование разрежения в зоне выхода воздуха из вентиляционной шахты.
Дефлекторы до D1=1250мм поставляются комплектно в сборе, от D1=1250 мм - разобранными (собираются на монтаже) комплектно с крепежными деталями.
Дефлекторы D1=1250мм изготавливаются по типу серии 4.409-12.
Габаритные размеры и характеристики вентиляционных дефлекторов

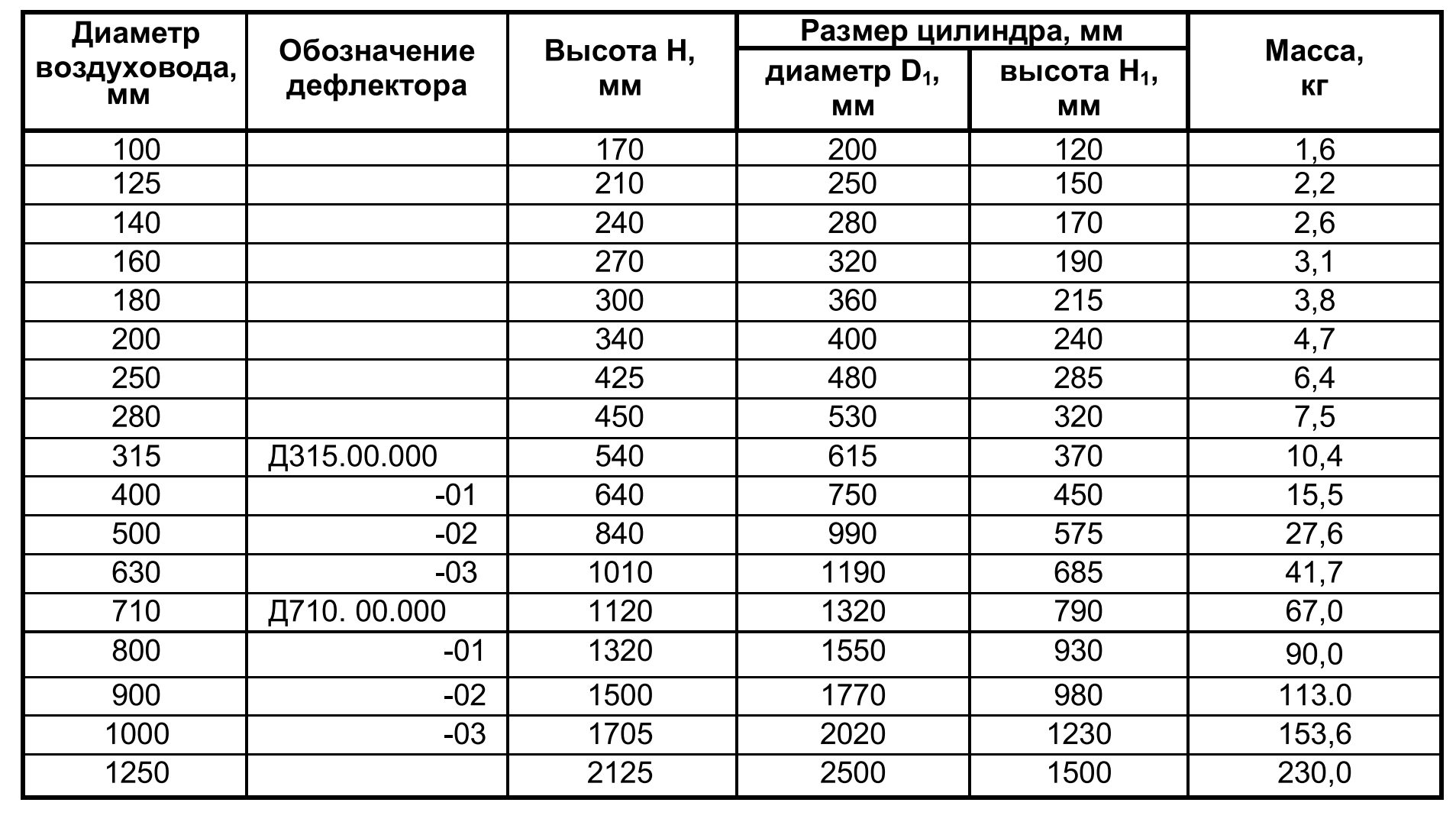

В таблице представлены типоразмеры вентиляционных дефлекторов для круглых воздуховодов диаметром от 100 до 1250 мм. Для каждого исполнения приведены присоединительный диаметр, обозначение, основные габаритные размеры и масса. При заказе рекомендуется указывать полное обозначение изделия либо диаметр воздуховода согласно проектной спецификации.
| Размер цилиндра, мм | |||||
|---|---|---|---|---|---|
| Диаметр воздуховода, мм | Обозначение дефлектора | Высота Н, мм | диаметр D1, мм | высота Н1, мм | Масса, кг |
| 100 | 170 | 200 | 120 | 1,6 | |
| 125 | 210 | 250 | 150 | 2,2 | |
| 140 | 240 | 280 | 170 | 2,6 | |
| 160 | 270 | 320 | 190 | 3,1 | |
| 180 | 300 | 360 | 215 | 3,8 | |
| 200 | 340 | 400 | 240 | 4,7 | |
| 250 | 425 | 480 | 285 | 6,4 | |
| 280 | 450 | 530 | 320 | 7,5 | |
| 315 | Д315.00.000 | 540 | 615 | 370 | 10,4 |
| 400 | -01 | 640 | 750 | 450 | 15,5 |
| 500 | -02 | 840 | 990 | 575 | 27,6 |
| 630 | -03 | 1010 | 1190 | 685 | 41,7 |
| 710 | Д710.00.000 | 1120 | 1320 | 790 | 67,0 |
| 800 | -01 | 1320 | 1550 | 930 | 90,0 |
| 900 | -02 | 1500 | 1770 | 980 | 113,0 |
| 1000 | -03 | 1705 | 2020 | 1230 | 153,6 |
| 1250 | 2125 | 2500 | 1500 | 230,0 | |
Расшифровка маркировки дефлекторов
Д315.00.000-02 — дефлектор для воздуховода Ø500 мм, где:
Д — дефлектор;
315.00.000 — базовое обозначение серии;
-02 — исполнение, соответствующее определённому типоразмеру.
Поставка и монтаж дефлекторов
На текущей странице указано, что дефлекторы до определённого типоразмера поставляются в сборе, а крупногабаритные исполнения — в разобранном виде комплектно с крепёжными деталями для последующей сборки при монтаже. Для исполнения D1 = 1250 мм также приведена ссылка на конструктивное выполнение по типу серии 4.409-12.
При монтаже необходимо обеспечить соответствие присоединительных размеров дефлектора и вентиляционного канала, а также проектное положение оборудования относительно кровли и других конструкций здания.
Как подобрать дефлектор для воздуховода
Вентиляционный дефлектор подбирается прежде всего по диаметру присоединяемого круглого воздуховода или вентиляционной шахты. Однако для профессионального применения необходимо учитывать и параметры вентиляционной системы в целом.
При выборе учитываются:
- присоединительный диаметр воздуховода;
- размеры вентиляционной шахты;
- расчетный расход удаляемого воздуха;
- характеристики естественной тяги;
- высота и расположение выходного участка;
- условия размещения на кровле;
- ветровые условия;
- требования проектной документации.
Для строящихся и реконструируемых объектов рекомендуется заказывать дефлекторы по готовой спецификации вентиляционного оборудования.
Производство вентиляционных дефлекторов в Минске
Компания «Зенит-НОВА» выполняет изготовление дефлекторов для вентиляции в Минске. На сайте указано собственное производство компании, расположенное вместе с офисом и складом в Минске.
Для производства дефлектора рекомендуется предоставить:
- обозначение изделия;
- присоединительный диаметр;
- требуемое количество;
- требования к исполнению;
- проектную спецификацию или техническое задание.
Если оборудование заказывается для промышленного или коммерческого объекта, предпочтительно передать производителю готовую спецификацию — это позволяет проверить соответствие типоразмера проекту до изготовления.
Цена вентиляционного дефлектора
Цена вентиляционного дефлектора зависит от присоединительного диаметра, габаритных размеров, массы, материала и конструктивного исполнения, а также количества изделий в заказе.
Для расчета цены необходимо сообщить обозначение или диаметр дефлектора и требуемое количество изделий. При нестандартных требованиях рекомендуется приложить техническое задание.
Купить вентиляционный дефлектор в Минске
Для заказа направьте обозначение и количество изделий либо проектную спецификацию. Если обозначение неизвестно, в заявке следует указать присоединительный диаметр воздуховода и необходимые технические требования.
После проверки исходных данных рассчитываются цена и срок изготовления оборудования.
Купить вентиляционный дефлектор для воздуховода в Минске можно непосредственно у производителя — компании «Зенит-НОВА».ор для вентиляции) можно прямо сейчас, заполнив форму обратной связи на нашем сайте https://zenitnova.by/, или позвонив по телефонам
+375 17 221-21-12
+375 29 397-20-17
+375 29 551-20-17
