Шумоглушители трубчатые круглые ГТК

Шумоглушители трубчатые круглые ГТК

Шумоглушитель трубчатый круглый ГТК предназначен для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, отопительными агрегатами, воздухораспределительными устройствами и другими элементами вентиляционной системы. Оборудование устанавливается в круглых воздуховодах и применяется в системах промышленной вентиляции и кондиционирования воздуха.

Компания «Зенит-НОВА» осуществляет производство и изготовление круглых трубчатых шумоглушителей ГТК в Минске. Выпускаются исполнения различных диаметров на бандажном или фланцевом соединении. При заказе оборудования необходимо учитывать диаметр воздуховода, требуемую длину шумоглушителя и параметры, предусмотренные проектной документацией.

Назначение круглых шумоглушителей ГТК

Трубчатые шумоглушители ГТК используются для уменьшения уровня шума, распространяющегося по воздуховодам вентиляционной сети. Основным источником шума могут являться вентиляторы и другое механическое оборудование, а также непосредственно движение воздушного потока и его прохождение через элементы системы.

Круглая конструкция ГТК предназначена для непосредственного включения в воздуховоды соответствующего сечения. При профессиональном подборе шумоглушителя учитываются не только присоединительный диаметр, но также расход и скорость воздуха, требуемое снижение уровня звуковой мощности, аэродинамическое сопротивление и располагаемая монтажная длина.

Условия эксплуатации ГТК

Согласно технической информации производителя, трубчатые шумоглушители ГТК предназначены для эксплуатации в химически неагрессивной среде:

• температура перемещаемой среды — до +80 °C;
• относительная влажность — до 60%;
• климатическое исполнение — У;
• категория размещения — 3 по ГОСТ 15150-69.

При использовании оборудования в промышленной вентиляционной системе условия эксплуатации должны соответствовать проекту и технической документации на изделие.

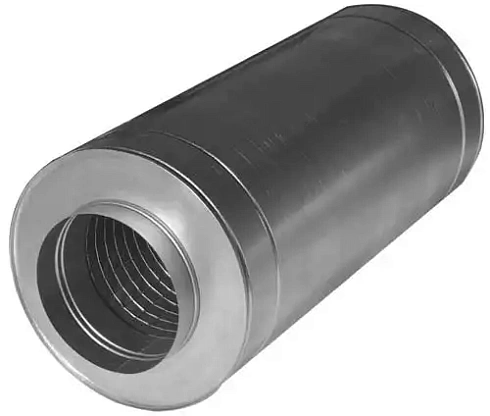

Конструкция трубчатого шумоглушителя ГТК

Шумоглушитель ГТК имеет трубчатую конструкцию со звукопоглощающим слоем. Выпускаемые «Зенит-НОВА» изделия изготавливаются из оцинкованной стали. В качестве звукопоглощающего материала применяется вата и супертонкое волокно (СТВ). Толщина изоляционного слоя составляет 95–150 мм.

Со стороны воздушного канала звукопоглощающий материал защищен перфорированным листом из оцинкованной стали толщиной 0,7 мм. Диаметр отверстий перфорации — 12 мм. Такая конструкция обеспечивает взаимодействие звуковой волны со звукопоглощающим материалом при прохождении воздуха через внутреннее сечение шумоглушителя.

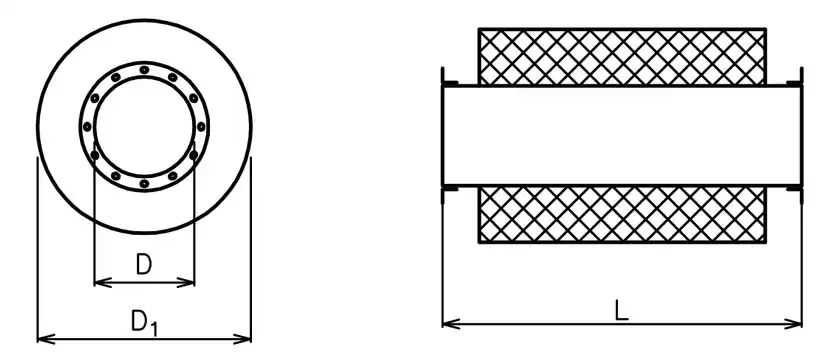

Габаритные размеры и характеристики шумоглушителей ГТК

В таблице приведены основные исполнения трубчатых круглых шумоглушителей ГТК: обозначение, площадь свободного сечения, внутренний и наружный диаметры, монтажная длина и масса. При формировании заказа рекомендуется указывать полное обозначение изделия в соответствии с проектной спецификацией.

На странице представлены две основные группы трубчатых круглых шумоглушителей:

ГТК 1 — исполнения с длиной корпуса 980 мм;

ГТК 2 — исполнения с длиной корпуса 480 мм.

В базовой таблице приведены внутренние диаметры 125, 200, 250, 315, 400 и 500 мм. Для каждого исполнения указаны площадь свободного сечения, внутренний и наружный диаметры, длина и масса.

Более длинный шумоглушитель обычно применяется, когда по результатам акустического расчета требуется более высокая эффективность шумоподавления. Однако конкретное исполнение ГТК 1 или ГТК 2 должно определяться проектировщиком с учетом акустических и аэродинамических параметров системы.

Цена шумоглушителя ГТК

Цена трубчатого круглого шумоглушителя ГТК зависит от диаметра, длины, конструктивного исполнения, типа соединения и количества изделий в заказе.

На текущей странице представлены исполнения ГТК различных диаметров, а стоимость оборудования указывается по запросу.

Для расчета цены рекомендуется указать полное обозначение ГТК и количество либо направить проектную спецификацию. На основании исходных данных определяется стоимость и срок

Подбор круглого трубчатого шумоглушителя

ГТК является расчетным элементом вентиляционной системы. Выбор конкретного исполнения выполняется специалистом на основании акустического и аэродинамического расчета.

При подборе учитываются:

• диаметр круглого воздуховода;
• расход воздуха;
• скорость воздушного потока;
• требуемое снижение уровня шума;
• частотные характеристики источника шума;
• допустимые потери давления;
• требуемая длина ГТК;
• способ присоединения;
• условия эксплуатации;
• доступное пространство для монтажа.

При комплектации промышленного объекта предпочтительно заказывать оборудование по готовой проектной спецификации.

Производство шумоглушителей ГТК в Минске

Компания «Зенит-НОВА» выполняет изготовление трубчатых круглых шумоглушителей ГТК в Минске для комплектации систем промышленной вентиляции.

Для расчета и запуска оборудования в производство рекомендуется предоставить полное обозначение ГТК либо проектную спецификацию с указанием диаметра, длины, типа соединения и количества изделий.

При заказе нестандартного исполнения дополнительные требования необходимо согласовать с производителем до изготовления оборудования.

Купить круглый шумоглушитель ГТК в Минске

Для оформления заказа направьте обозначение ГТК, требуемый диаметр, длину и количество изделий либо готовую спецификацию вентиляционного оборудования. Это позволит проверить исполнение, рассчитать цену и определить срок изготовления.

Купить трубчатый круглый шумоглушитель ГТК в Минске можно непосредственно у производителя — компании «Зенит-НОВА». Для этого заполните форму обратной связи на нашем сайте https://zenitnova.by/, или позвоните по телефонам
+375 17 221-21-12
+375 29 397-20-17
+375 29 551-20-17
