Решетки переточные PBC10 с горизонтальным расположением нерегулируемых V-образных жалюзи используются в системах вентиляции и предназначены для монтажа в проеме двери или стенном проеме, для перераспределения воздуха между помещениями различных типов и назначений. Во внутренней раме жестко закреплены V-образные горизонтальные жалюзи, препятствующие обзору сквозь решетки.
Материал решеток:
PBC10 - сталь черная;
PBA10 - алюминий;
PBH10 - нержавеющая сталь.
Тип крепления: - открытое винтовое. Наружная рама решетки устанавливается в проем и закрепляется саморезами. Внутренняя рама устанавливается с противоположной стороны проема и также закрепляется саморезами.
Покрытие.
Порошковое покрытие (кроме решеток из нержавеющей стали) белого цвета (RAL 9016).
Возможна окраска в любой цвет по каталогу RAL.
Масса решетки, не более:
PBC10 – 12,0 кг/м2;
PBА10 - 5,5 кг/м2;
PBН10 - 12,0 кг/м2
Коэфф. ж.с.
при горизонтальном положении ламелей, не менее: – 0,5;
Габаритные размеры:
Минимальные размеры монтажного проема 150х150 мм.
Максимальный периметр монтажного проема 3000 мм.
Если периметр монтажного проема превышает 600 мм, устанавливается перемычка.
Решетка переточная РВС10

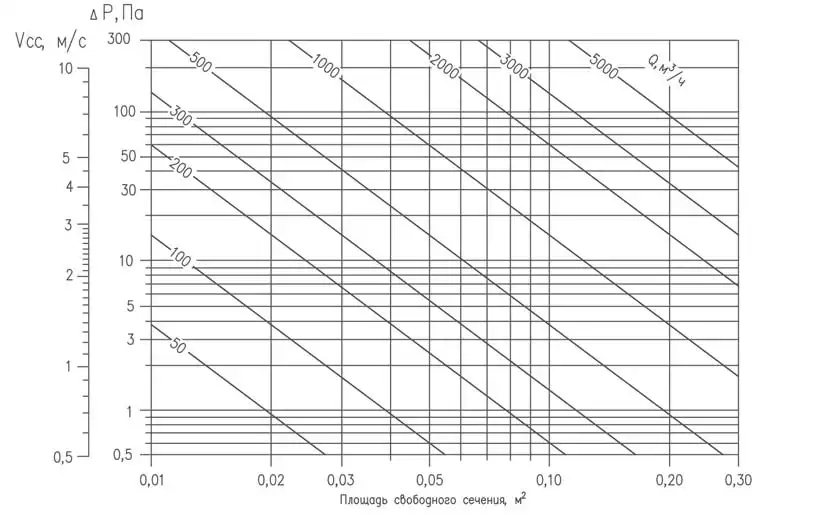

Зависимость падения давления от площади свободного сечения решетки, расхода воздуха
