Шиберы вентиляционные круглые неутепленные применяются для отсечки ветки воздуховодов круглого сечения от общей системы.
Работают исключительно в режиме откр./закр. При неполном открытии и большом размере будут создавать дополнительный шум.

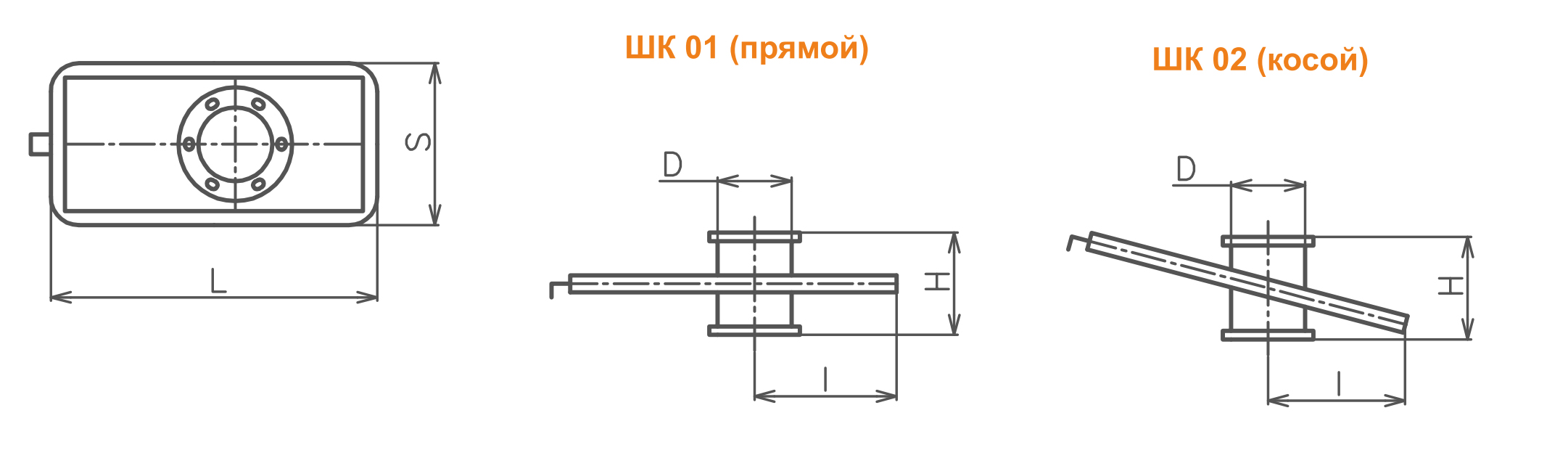

Шиберы круглого сечения имеют 2 исполнения:
прямой шибер - (применяется в системах пневмотранспорта и аспирации);
косой шибер (применяется в системах пневмотранспорта и аспирации).

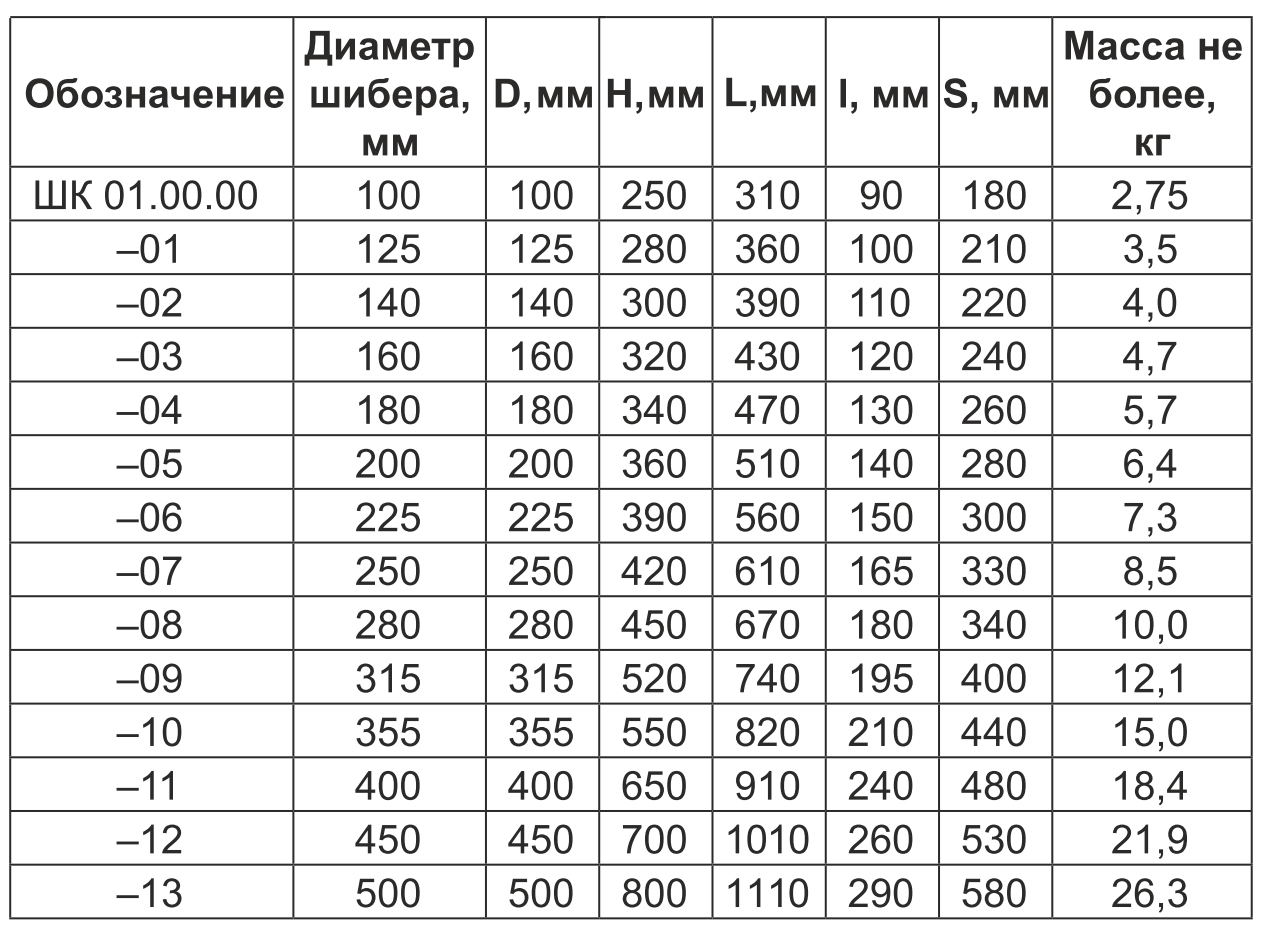

ШИБЕР ВЕНТИЛЯЦИОННЫЙ КРУГЛЫЙ ПРЯМОЙ (ШК 01 прямой)
| Обозначение |
Диаметр шибера, мм |
D, мм | H, мм | L, мм | I, мм | S, мм |
Масса не более, кг |
|---|---|---|---|---|---|---|---|
| ШК 01.00.00 | 100 | 100 | 250 | 310 | 90 | 180 | 2,75 |
| -01 | 125 | 125 | 280 | 360 | 100 | 210 | 3,5 |
| -02 | 140 | 140 | 300 | 390 | 110 | 220 | 4,0 |
| -03 | 160 | 160 | 320 | 430 | 120 | 240 | 4,7 |
| -04 | 180 | 180 | 340 | 470 | 130 | 260 | 5,7 |
| -05 | 200 | 200 | 360 | 510 | 140 | 280 | 6,4 |
| -06 | 225 | 225 | 390 | 560 | 150 | 300 | 7,3 |
| -07 | 250 | 250 | 420 | 610 | 165 | 330 | 8,5 |
| -08 | 280 | 280 | 450 | 670 | 180 | 340 | 10,0 |
| -09 | 315 | 315 | 520 | 740 | 195 | 400 | 12,1 |
| -10 | 355 | 355 | 550 | 820 | 210 | 440 | 15,0 |
| -11 | 400 | 400 | 650 | 910 | 240 | 480 | 18,4 |
| -12 | 450 | 450 | 700 | 1010 | 260 | 530 | 21,9 |
| -13 | 500 | 500 | 800 | 1110 | 290 | 580 | 26,3 |

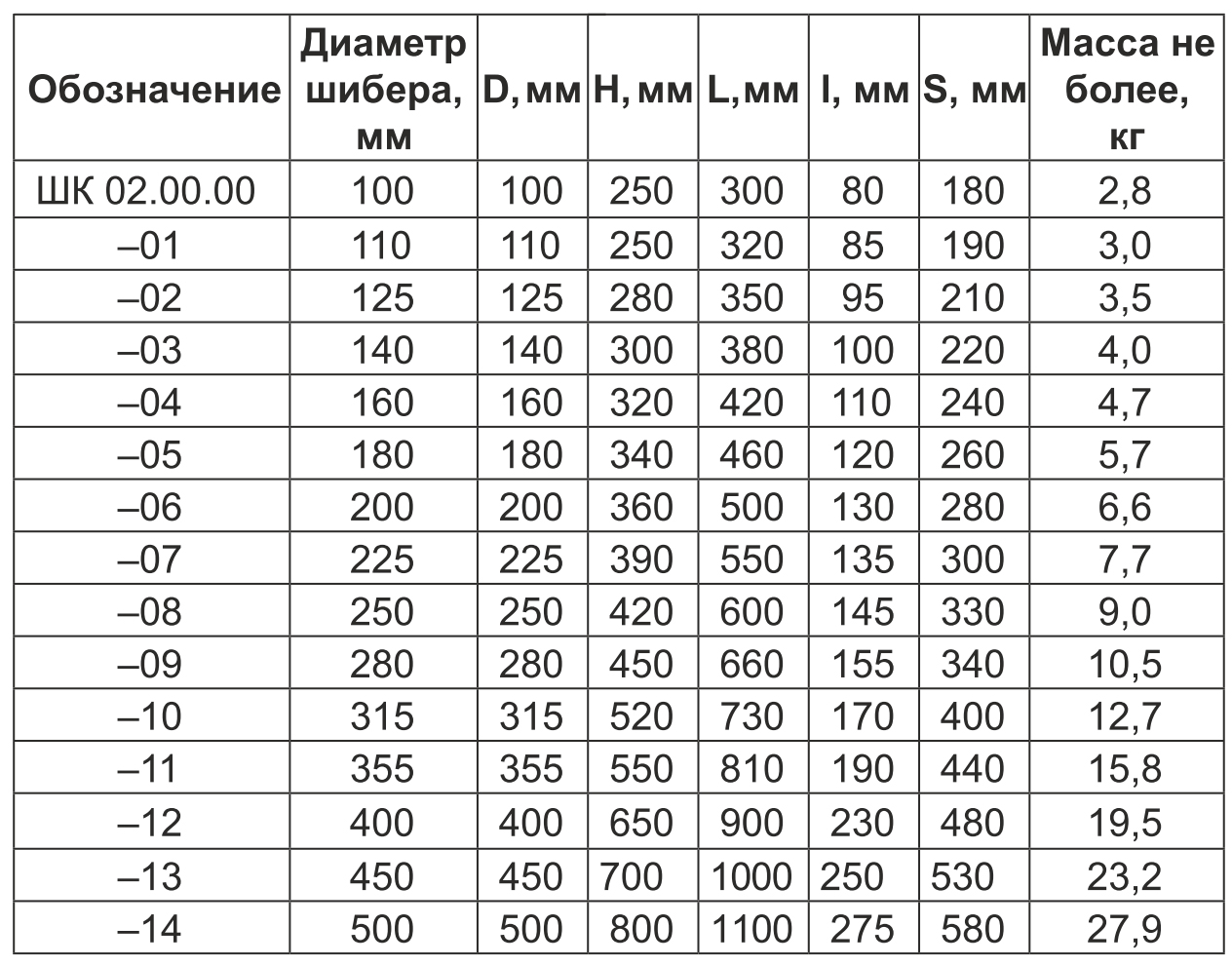

ШИБЕР ВЕНТИЛЯЦИОННЫЙ КРУГЛЫЙ КОСОЙ (ШК 02 косой)
| Обозначение | Диаметр шибера, мм | D, мм | H, мм | L, мм | I, мм | S, мм | Масса не более, кг |
|---|---|---|---|---|---|---|---|
| ШК 02.00.00 | 100 | 100 | 250 | 300 | 80 | 180 | 2,8 |
| -01 | 110 | 110 | 250 | 320 | 85 | 190 | 3,0 |
| -02 | 125 | 125 | 280 | 350 | 95 | 210 | 3,5 |
| -03 | 140 | 140 | 300 | 380 | 100 | 220 | 4,0 |
| -04 | 160 | 160 | 320 | 420 | 110 | 240 | 4,7 |
| -05 | 180 | 180 | 340 | 460 | 120 | 260 | 5,7 |
| -06 | 200 | 200 | 360 | 500 | 130 | 280 | 6,6 |
| -07 | 225 | 225 | 390 | 550 | 135 | 300 | 7,7 |
| -08 | 250 | 250 | 420 | 600 | 145 | 330 | 9,0 |
| -09 | 280 | 280 | 450 | 660 | 155 | 340 | 10,5 |
| -10 | 315 | 315 | 520 | 730 | 170 | 400 | 12,7 |
| -11 | 355 | 355 | 550 | 810 | 190 | 440 | 16,8 |
| -12 | 400 | 400 | 650 | 900 | 230 | 480 | 19,6 |
| -13 | 450 | 450 | 700 | 1000 | 250 | 530 | 23,2 |
| -14 | 500 | 500 | 800 | 1100 | 276 | 580 | 27,9 |
