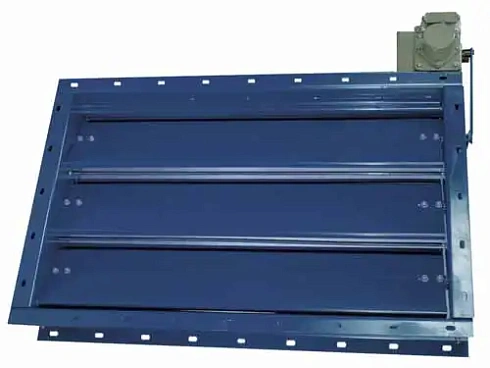

Клапаны воздушные регулирующие КВР и КВР-СП
Клапан КВР — воздушный регулирующий клапан, предназначенный для регулирования количества воздуха и перекрытия воздушного потока в системах вентиляции, кондиционирования и воздушного отопления. Клапаны серии КВР устанавливаются в вентиляционных сетях различного назначения и обеспечивают надежное управление воздушным потоком как в ручном, так и в автоматическом режиме.
Компания «Зенит-НОВА» осуществляет производство клапанов воздушных регулирующих КВР и КВР-СП в Минске. Изготавливаем изделия различных типоразмеров, соответствующие требованиям проектной документации и действующих нормативов.
Назначение клапанов КВР
Клапан типа КВР предназначен для регулирования расхода воздуха и невзрывоопасных воздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +80°С, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов. Регулирующие клапаны КВР и КРВ-СП применяются в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах с рабочим давлением до 1000 Па (100 кгс/м2).
Клапаны воздушные регулирующие КВР применяются для:
- регулирования расхода воздуха;
- полного или частичного перекрытия воздушного канала;
- балансировки вентиляционных систем;
- управления воздушными потоками;
- работы в системах приточной и вытяжной вентиляции;
- эксплуатации в системах кондиционирования и воздушного отопления.
Исполнения КВР и КВР-СП
Компания «Зенит-НОВА» выпускает два основных исполнения:
-
КВР — воздушный регулирующий клапан стандартного исполнения;
-
КВР-СП — клапан воздушный регулирующий с системой подогрева, предназначенный для эксплуатации при отрицательных температурах.
Отличия КВР и КВР-СП
| КВР | КВР-СП |
|---|---|
| Стандартное исполнение | Исполнение с подогревом |
| Для обычных условий эксплуатации | Для наружной установки и отрицательных температур |
| Регулирование воздушного потока | Регулирование + защита от обмерзания |
Подогрев предотвращает образование наледи и обеспечивает надежное открытие и закрытие клапана в зимний период. Такое исполнение рекомендуется для наружной установки и эксплуатации в климатических условиях с отрицательной температурой воздуха.
Конструкция клапанов
Регулирующие клапаны состоят из:
- корпуса,
- поворотных лопаток,
- привода,
- системы передачи движения от привода к лопаткам.
Клапаны могут работать как в режиме «открыто-закрыто», так и в режиме регулировки воздушного потока. В качестве исполнительного механизма применяются ручной или электрический привод типа МЭО, Polar Bear, Belimo.
В конструкции клапана КВР(Э)-СП используется гибкий саморегулирующий нагревающий кабель SRL30-2, расположенный по наружному периметру, постоянно подключенного к сети переменного тока 220В. Саморегулирующий нагревательный кабель имеет безреостатное автоматическое управление, не требующее дополнительной автоматической схемы управления. Снаружи кабель закрыт специальным утепленным кожухом, не выходящим за внешний габарит фланцев.
При выборе клапана учитываются размеры воздуховода, требуемый расход воздуха, условия эксплуатации и необходимость применения системы подогрева.
Габаритные размеры клапанов воздушных регулирующих типа КВР
В таблице представлены основные типоразмеры клапанов, присоединительные размеры и технические характеристики. Это позволяет подобрать исполнение, соответствующее параметрам вентиляционной системы и проектной документации.
| Тип клапана | Размеры, мм | Масса, кг (без привода) | |||
|---|---|---|---|---|---|
| а | b | A | B | ||
| КВР 200х200 | 200 | 200 | 260 | 260 | 4,5 |
| КВР 200х250 | 200 | 250 | 260 | 310 | 4,9 |
| КВР 250х250 | 250 | 250 | 310 | 310 | 5,3 |
| КВР 200х400 | 200 | 400 | 260 | 460 | 6,1 |
| КВР 250х400 | 250 | 400 | 310 | 460 | 6,6 |
| КВР 400х400 | 400 | 400 | 460 | 460 | 8,7 |
| КВР 250х500 | 250 | 500 | 310 | 560 | 7,9 |
| КВР 400х500 | 400 | 500 | 460 | 560 | 10,6 |
| КВР 500х500 | 500 | 500 | 560 | 560 | 11,7 |
| КВР 400х800 | 400 | 800 | 460 | 860 | 14,5 |
| КВР 500х800 | 500 | 800 | 560 | 860 | 16,3 |
| КВР 800х800 | 800 | 800 | 860 | 860 | 22,6 |
| КВР 500х1000 | 500 | 1000 | 560 | 1060 | 20,3 |
| КВР 800х1000 | 800 | 1000 | 860 | 1060 | 28,8 |
| КВР 1000х1000 | 1000 | 1000 | 1060 | 1060 | 34,2 |
Преимущества клапанов КВР
Клапаны серии КВР отличаются:
- надежной металлической конструкцией;
- эффективным регулированием воздушного потока;
- возможностью полного перекрытия канала;
- высокой надежностью механизма поворотных лопаток;
- совместимостью с системами автоматического управления;
- наличием исполнения КВР-СП с подогревом;
- длительным сроком службы;
- изготовлением непосредственно производителем.
Цена клапана КВР
Цена клапана КВР зависит от типоразмера, исполнения (КВР или КВР-СП), типа привода и комплектации.
Для расчета стоимости необходимо сообщить:
- размеры клапана;
- тип исполнения;
- необходимость подогрева;
- тип привода;
- количество изделий.
После получения данных специалисты компании подготовят коммерческое предложение и рассчитают актуальную стоимость.
Купить клапан КВР в Минске
Если вы хотите купить клапан КВР в Минске напрямую от производителя, обращайтесь в компанию «Зенит-НОВА». Мы осуществляем производство и изготовление воздушных регулирующих клапанов КВР и КВР-СП, гарантируем качество продукции, соблюдение сроков изготовления и конкурентные цены.
Свяжитесь с нашими специалистами, чтобы получить консультацию, узнать цену и заказать клапан воздушный регулирующий КВР для вашего объекта, заполнив форму обратной связи на нашем сайте https://zenitnova.by/, или позвонив по телефонам
