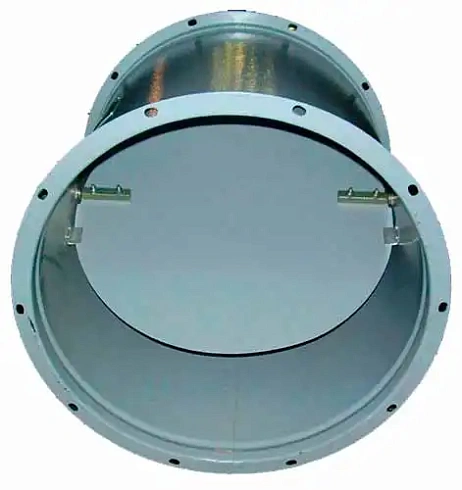

Клапаны обратные взрывозащищённые АЗЕ
Клапан АЗЕ — обратный взрывозащищённый клапан промышленного назначения, предназначенный для автоматического перекрытия проходного сечения воздуховода при прекращении воздушного потока. После остановки вентиляционной системы клапан препятствует перемещению воздуха и газовоздушной среды в обратном направлении.
Компания «Зенит-НОВА» осуществляет производство и изготовление клапанов АЗЕ в Минске. Выпускаются круглые и прямоугольные исполнения по сериям 5.904-58 и 3.904-18 для комплектации промышленных вентиляционных систем.
Назначение клапанов АЗЕ
Обратные взрывозащищённые клапаны АЗЕ применяются в вентиляционных системах, обслуживающих взрывоопасные производства. Оборудование используется в качестве автоматически действующего обратного устройства, исключающего обратное движение перемещаемой среды после прекращения работы вентилятора или снижения воздушного потока.
Клапаны устанавливаются:
- в промышленных приточных и вытяжных системах;
- на горизонтальных участках воздуховодов;
- на вертикальных участках при движении воздуха снизу вверх;
- в системах вентиляции взрывоопасных производственных помещений;
- в составе воздуховодных сетей круглого и прямоугольного сечения.
Подбор клапана должен выполняться специалистом на основании проектных параметров системы, категории перемещаемой среды, размеров воздуховода, скорости потока и условий размещения оборудования.
Принцип действия
При наличии рабочего воздушного потока створка или система лопаток клапана переходит в открытое положение и обеспечивает прохождение перемещаемой среды через воздуховод.
После прекращения воздушного потока клапан автоматически закрывается, перекрывая проходное сечение и исключая движение среды в обратном направлении. Отдельный электрический привод для выполнения основной обратной функции не требуется.
Рабочее положение и направление установки должны соответствовать проекту и конструкции конкретного исполнения АЗЕ.
Условия применения
Клапаны АЗЕ могут устанавливаться в вентиляционных системах при следующих параметрах:
- давление в сети — до 150 кгс/м²;
- скорость перемещаемой среды — от 6 до 20 м/с;
- монтаж на горизонтальных участках воздуховодов;
- монтаж на вертикальных участках при направлении движения воздуха снизу вверх.
Клапаны АЗЕ подходят для использования на производствах, перемещающих взрывоопасные газо-паровоздушные смеси всех категорий и групп по классификации ГОСТ 12.1.011., и могут устанавливаться во взрывоопасных зонах помещений, классов В-1, В-1а и В-1б по классификации ПУЭ.
Применение клапанов не допускается в системах, перемещающих взрывоопасные пыли, а также газопаровоздушные смеси от технологических установок, в которых взрывоопасные вещества находятся под избыточным давлением либо нагреваются выше температуры самовоспламенения.
Исполнения клапанов АЗЕ
Компания «Зенит-НОВА» выпускает клапаны АЗЕ по двум сериям:
- серия 5.904-58;
- серия 3.904-18.
В зависимости от конфигурации вентиляционной сети доступны:
- клапаны АЗЕ круглого сечения;
- клапаны АЗЕ прямоугольного сечения.

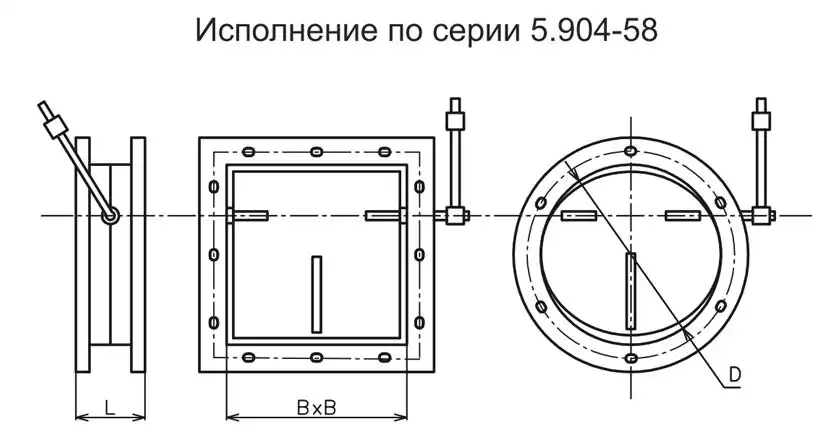

Круглые исполнения подбираются по диаметру воздуховода, длине корпуса и массе изделия. Прямоугольные исполнения подбираются по размеру проходного сечения, длине, количеству лопаток и массе.
Клапаны АЗЕ круглого сечения
На странице представлены круглые клапаны по сериям 5.904-58 и 3.904-18.
Диапазон типоразмеров включает исполнения для воздуховодов диаметром от 100 до 1000 мм. Точное обозначение клапана зависит от серии, диаметра и конструктивного исполнения.
| КЛАПАНЫ АЗЕ КРУГЛОГО СЕЧЕНИЯ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Серия 5.904-58 |
|
Серия 3.904-18 | |||||||
| Обозначение | Диаметр D, мм | Длина L, мм | Масса, кг |
|
Обозначение | Диаметр D, мм | Длина L, мм | Масса, кг | |
| АЗЕ 100 | 100 | 90 | 1,0 |
|
АЗЕ.028.000 | 250 | 278 | 6,9 | |
| -01 | 125 | 115 | 1,5 |
|
-01 | 280 | 308 | 7,7 | |
| -02 | 160 | 150 | 2,0 |
|
-02 | 315 | 346 | 8,9 | |
| -03 | 200 | 190 | 3,0 |
|
-03 | 355 | 386 | 10,9 | |
| АЗЕ 101 | 250 | 235 | 5,2 |
|
-04 | 400 | 432 | 14,5 | |
| -01 | 315 | 300 | 7,2 |
|
-05 | 450 | 484 | 17,5 | |
| -02 | 355 | 340 | 9,5 |
|
-06 | 500 | 536 | 20,8 | |
| -03 | 400 | 385 | 11,5 |
|
-07 | 560 | 600 | 23,6 | |
| -04 | 450 | 435 | 13,7 |
|
-08 | 630 | 670 | 37,1 | |
| -05 | 500 | 485 | 16,4 |
|
-09 | 710 | 752 | 40,6 | |
| -06 | 560 | 545 | 19,3 |
|
-10 | 800 | 844 | 51,8 | |
| -07 | 630 | 615 | 27,5 |
|
-11 | 900 | 952 | 64,9 | |
| -08 | 710 | 695 | 34,5 |
|
-12 | 1000 | 1052 | 77,5 | |
| -09 | 800 | 785 | 43,0 |
|
|
|
|
|
|
| -10 | 900 | 885 | 58,0 |
|
|
|
|
|
|
| -11 | 1000 | 985 | 70,3 |
|
|
|
|
|
|
При заказе круглого клапана АЗЕ необходимо указать:
- серию;
- полное обозначение;
- диаметр воздуховода;
- требуемое количество;
- параметры перемещаемой среды;
- рабочую скорость воздуха;
- положение клапана в системе.
Клапаны АЗЕ прямоугольного сечения
Прямоугольные клапаны выпускаются для воздуховодов с различными размерами проходного сечения. На странице приведены исполнения от 150 × 150 до 1000 × 1000 мм.
| КЛАПАНЫ АЗЕ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Серия 5.904-58 |
|
Серия 3.904-18 | |||||||
| Обозначение | Сечение В х В, мм | Длина L, мм | Масса, кг |
|
Обозначение | Сечение В х В, мм | Длина L, мм | Кол. Лопаток | Масса, кг |
| АЗЕ 102 | 150 х150 | 170 | 3,5 |
|
АЗЕ 025.000 | 200 х 200 | 202 | 1 | 8,0 |
| -01 | 250 х 250 | 5,6 |
|
-01 | 250 х 250 | 254 | 9,0 | ||
| -02 | 300 х 300 | 6,3 |
|
-02 | 300 х 300 | 306 | 11,5 | ||
| АЗЕ 103 | 400 х 400 | 10,5 |
|
АЗЕ 026.000 | 400 х 400 | 265 | 2 | 14,5 | |
| -01 | 500 х 500 | 13,5 |
|
-01 | 500 х 500 | 330 | 20,6 | ||
| -02 | 600 х 600 | 16,5 |
|
-02 | 600 х 600 | 395 | 21,9 | ||
| АЗЕ 104 | 800 х 800 | 180 | 30,5 |
|
АЗЕ 025.000 | 800 х 800 | 378 | 4 | 47,0 |
| -01 | 1000 х1000 | 200 | 43,0 |
|
-01 | 1000 х1000 | 470 | 55,0 | |
При подборе прямоугольного клапана учитываются:
- серия изделия;
- обозначение;
- ширина и высота сечения;
- длина корпуса;
- количество лопаток;
- масса;
- направление движения среды;
- условия монтажа.
Для исключения ошибок в спецификации рекомендуется передавать производителю полное обозначение изделия либо проектную ведомость оборудования.
Производство клапанов АЗЕ в Минске
Компания «Зенит-НОВА» выполняет изготовление обратных взрывозащищённых клапанов АЗЕ на собственной производственной площадке в Минске.
Производство предусматривает выпуск типовых исполнений по сериям 5.904-58 и 3.904-18. Перед размещением заказа специалисты проверяют обозначение, размеры, исполнение и количество оборудования по предоставленной спецификации.
Для подготовки предложения желательно направить:
- проектную спецификацию;
- серию и обозначение клапана;
- размеры воздуховода;
- количество изделий;
- параметры вентиляционной системы;
- требования к комплекту сопроводительной документации.
Цена клапана АЗЕ
Цена клапана АЗЕ рассчитывается индивидуально и зависит от:
- серии изделия;
- круглого или прямоугольного исполнения;
- типоразмера;
- габаритов и массы;
- количества лопаток;
- объёма заказа;
- требований к изготовлению и документации.
Для получения точной стоимости необходимо направить обозначение клапана или проектную спецификацию. После проверки исходных данных специалисты подготовят коммерческое предложение с указанием цены и срока производства.
Купить клапан АЗЕ в Минске
Купить обратный взрывозащищённый клапан АЗЕ в Минске можно непосредственно у производителя — компании «Зенит-НОВА».
Для оформления заказа направьте специалистам полное обозначение клапана, серию, размеры, количество и параметры вентиляционной системы. При наличии проекта рекомендуется приложить спецификацию или опросный лист.
Компания выполняет производство клапанов АЗЕ круглого и прямоугольного сечения и поставляет оборудование для комплектации промышленных вентиляционных систем.
Заказать клапан обратный взрывозащищенный АЗЕ можно прямо сейчас, заполнив форму обратной связи на нашем сайте https://zenitnova.by/, или позвонив по телефонам
+375 17 221-21-12
+375 29 397-20-17
+375 29 551-20-17
