Клапаны обратные воздушные общего назначения КО и КОп
Клапан обратный воздушный общего назначения предназначен для автоматического перекрытия воздуховода при прекращении рабочего воздушного потока и предотвращения движения воздуха в обратном направлении. Такие клапаны применяются в промышленных системах приточной и вытяжной вентиляции и не требуют отдельного привода для выполнения основной функции.
Компания «Зенит-НОВА» осуществляет производство и изготовление обратных клапанов КО и КОП в Минске. Выпускаются клапаны круглого и прямоугольного сечения по типу серий 5.904-41 и 1.494-28 различных типоразмеров.
Оборудование подбирается специалистами в соответствии с проектной документацией, сечением воздуховода, параметрами вентиляционной сети и условиями монтажа.
Назначение обратных воздушных клапанов
Клапаны обратные общего назначения КО и КОп применяются для предотвращения обратного движения воздуха через вентиляционный канал после прекращения рабочего воздушного потока.
В зависимости от формы сечения воздуховода применяются два основных исполнения:
- КО - клапан обратный круглого сечения;
- КОП - клапан обратный прямоугольного сечения.
Клапаны могут устанавливаться как на горизонтальных, так и на вертикальных участках вентиляционной сети. При вертикальной установке направление рабочего воздушного потока должно быть снизу вверх.
Принцип работы клапана
Работа обратного клапана основана на воздействии воздушного потока на рабочий элемент. При работе вентиляционной системы поток переводит клапан в открытое положение и обеспечивает прохождение воздуха через канал.
После прекращения воздушного потока рабочий элемент возвращается в закрытое положение и препятствует обратному движению воздуха.
Конструкция предусматривает противовес в виде оси с перемещаемым уравновешивающим грузом. Положение груза регулируется при наладке оборудования, что позволяет настроить работу клапана в соответствии с параметрами вентиляционной системы.
Условия установки КО и КОп
Согласно техническим данным, представленным для выпускаемых изделий, обратные воздушные клапаны могут применяться в вентиляционных сетях с давлением до 150 кгс/м².
Минимальная скорость воздуха составляет:
- на горизонтальном участке — 6 м/с;
- на вертикальном участке — 4 м/с.
При вертикальном монтаже движение воздуха должно осуществляться снизу вверх.
При проектировании необходимо учитывать фактическую скорость воздуха, давление в сети, ориентацию клапана и соответствие его типоразмера сечению воздуховода.

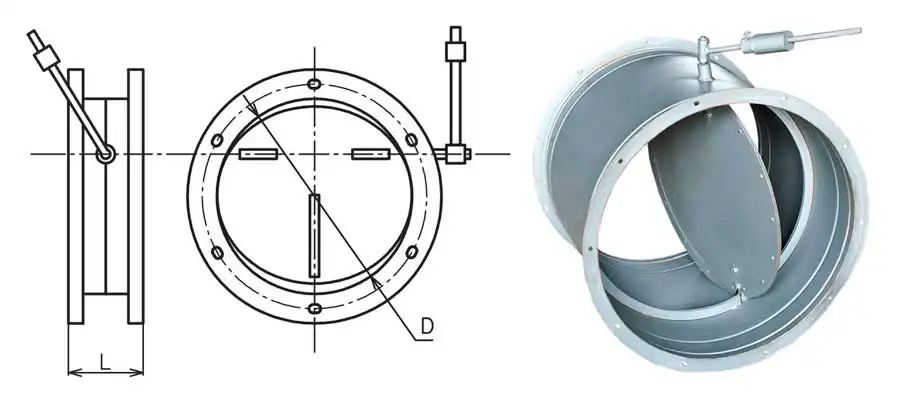

Клапаны обратные КО круглого сечения
Клапан КО предназначен для установки в круглых воздуховодах. Компания «Зенит-НОВА» производит круглые обратные клапаны по типу серий 5.904-41 и 1.494-28.
| Обозначение | По типу серии 5.904-41 | По типу серии 1.494-28 | ||||
|---|---|---|---|---|---|---|
| Размер, мм |
Масса, кг |
Размер, мм | Масса, кг | |||
| D | L | D | L | |||
| КО | 250 | 50 | 4,6 | 250 | 170 | 6,2 |
| -01 | 315 | 50 | 5,5 | 315 | 200 | 7,1 |
| -02 | 400 | 50 | 6,5 | 400 | 265 | 8,6 |
| -03 | 500 | 50 | 8,1 | 500 | 320 | 11,6 |
| -04 | 630 | 50 | 12,1 | 630 | 400 | 20,5 |
| -05 | 800 | 50 | 17,0 | 800 | 500 | 30,8 |
| -06 | 1000 | 64 | 25,6 | 1000 | 600 | 48,0 |
| -07 | 1250 | 72 | 35,3 | 1250 | 700 | 64,0 |
Клапаны обратный КОП прямоугольный
Клапан КОП применяется в вентиляционных сетях прямоугольного сечения. На странице представлены исполнения по типу серий 5.904-41 и 1.494-28.
| Обозначение | По типу серии 5.904-41 | По типу серии 1.494-28 | ||||
|---|---|---|---|---|---|---|
| Размер, мм |
Масса, кг |
Размер, мм |
Масса, кг |
|||
| BxB | L | BxB | L | |||
| КОП | 150 | 50 | 3,7 | 150 | 220 | 3,6 |
| -01 | 200 | 50 | 4,5 | 200 | 245 | 4,8 |
| -02 | 250 | 50 | 5,5 | 250 | 345 | 6,7 |
| -03 | 400 | 50 | 8,2 | 400 | 445 | 12,1 |
| -04 | 500 | 50 | 10,3 | 500 | 480 | 15,9 |
| -05 | 800 | 50 | 17,8 | 800 | 500 | 20,7 |
| -06 | 1000 | 64 | 25,7 | 1000 | 530 | 29,7 |
Расшифровка маркировки
КОп-ВхВ-серия 5.904-41- КОп - Тип клапана. КО - круглый, КОп - прямоугольный
- ВхВ - размеры ВхВ (для КОп) или D (для КО) по таблице
- серия 5.904-41 - длина клапана по серии 5.904-41 или 1.494-28
Материалы изготовления
В зависимости от требований проекта и условий эксплуатации обратные воздушные клапаны КО и КОП
могут изготавливаться из:
- черной стали;
- оцинкованной стали;
- нержавеющей стали.
Выбор материала должен выполняться с учетом параметров перемещаемой среды, условий эксплуатации и требований проектной документации.
Производство обратных клапанов КО и КОп в Минске
Компания «Зенит-НОВА» выполняет изготовление промышленных обратных воздушных клапанов на собственной производственной площадке в Минске.
Для заказа рекомендуется предоставить:
- тип клапана — КО или КОп;
- серию — 5.904-41 или 1.494-28;
- требуемый типоразмер;
- материал исполнения;
- количество изделий;
- требования проектной документации.
Для комплектации промышленного объекта предпочтительно направлять готовую спецификацию. Это позволяет проверить соответствие обозначения, серии и размеров заказываемого оборудования требованиям проекта.
Цена обратного воздушного клапана
Цена клапана обратного КО или КОП зависит от типа сечения, типоразмера, серии, материала изготовления, массы изделия и количества оборудования в заказе.
Для расчета стоимости необходимо указать полное обозначение клапана либо предоставить проектную спецификацию.
После проверки исходных данных специалисты компании рассчитают цену и согласуют срок изготовления.
Купить обратный клапан КО или КОП в Минске
Купить клапан обратный воздушный общего назначения КО или КОП в Минске можно непосредственно у производителя — компании «Зенит-НОВА».
Предприятие осуществляет производство круглых и прямоугольных обратных клапанов по типу серий 5.904-41 и 1.494-28 из черной, оцинкованной и нержавеющей стали.
