Переходы прямоугольного сечения для воздуховодов в Минске
Переходы воздуховодов прямоугольного сечения — фасонные элементы вентиляционной системы, предназначенные для соединения воздуховодов различных размеров. Они обеспечивают плавное изменение площади сечения вентиляционного канала, сохраняя расчетные параметры воздушного потока и минимизируя аэродинамические потери. Такие переходы являются обязательным элементом современных систем приточной, вытяжной и приточно-вытяжной вентиляции.
Компания «Зенит-НОВА» осуществляет производство переходов прямоугольного сечения в Минске. Мы изготавливаем изделия из оцинкованной, нержавеющей и черной стали по стандартным типоразмерам, а также выполняем изготовление по индивидуальным размерам и проектной документации заказчика.
Назначение переходов для воздуховодов
Переход прямоугольного воздуховода применяется в случаях, когда необходимо соединить два участка вентиляционной системы с различными размерами сечения. Благодаря плавному изменению геометрии канала обеспечивается равномерное движение воздуха без резких завихрений и значительных потерь давления.
Использование качественных переходов позволяет сохранить производительность вентиляционной системы, уменьшить уровень шума и обеспечить герметичность соединений. Переходы используются как при строительстве новых инженерных сетей, так и при реконструкции существующих вентиляционных систем.
Разновидности прямоугольных переходов

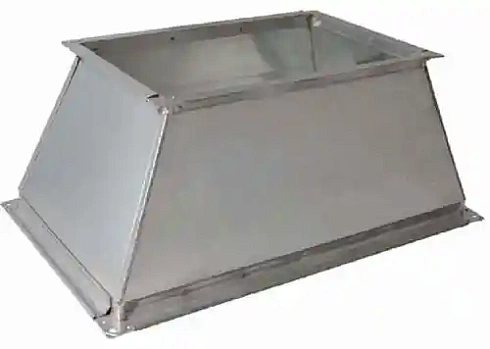

Переход с прямоугольного на прямоугольное сечение
Такие переходы предназначены для соединения между собой прямоугольных воздуховодов, имеющих разные размеры, или расположенных в разных плоскостях. Соединение перехода с элементами вентиляционной системы осуществляется с помощью болтов и гаек. Так же при монтаже для обеспечения большей герметичности могут быть использованы дополнительные зажимы.
Кроме того такая разновидность прямоугольных переходов может быть использована для установки вентиляционных решеток.
Переход с прямоугольного на круглое сечение
Такие переходы предназначены для соединения между собой круглых и прямоугольных воздуховодов. Со стороны прямоугольного сечения переход предусматривает шинореечное соединение на болтах, со стороныкруглого сечения изготовлены под ниппельное соединение. Возможно использование для установки вентиляционных решеток.
Преимущества переходов прямоугольного сечения
Переходы для воздуховодов обладают рядом преимуществ:
- плавное изменение размеров вентиляционного канала;
- минимальное аэродинамическое сопротивление;
- сохранение расчетного расхода воздуха;
- высокая герметичность соединений;
- изготовление из оцинкованной, нержавеющей илм черной стали, устойчивой к коррозии;
- длительный срок эксплуатации;
- возможность изготовления нестандартных размеров;
- совместимость с другими фасонными элементами вентиляции;
- простой монтаж и обслуживание.
Благодаря правильной конструкции переход обеспечивает эффективную работу вентиляционной системы без ухудшения её аэродинамических характеристик.
Производство переходов воздуховодов
Компания «Зенит-НОВА» выполняет производство и изготовление переходов прямоугольного сечения для объектов любого назначения. Изделия производятся из качественной оцинкованной стали с соблюдением требований к прочности, точности геометрии и герметичности.
Технические характеристики
- материал изготовления: оцинкованная или нержавеющая сталь;
- толщина стали: 0,5-1,0 мм;
- размеры (AxB, CxD): от 100х100 мм до 1250х1250 мм или любой на заказ;
- диаметр (d): типовой в диапазоне 100-1250 мм или любой на заказ;
- длина (L): от 300 мм в зависимости от размеров;
- соединение: шинореечное и ниппельное по умолчанию или фланцевое на заказ;
- дополнительная комплектация: резиновый уплотнитель для круглого сечения, сетка;
- типы: центральный (симметричный), односторонний (асимметричный), со смещением, с изменением сечения.
- примеры размерного обозначения: 300×250 / 200×100 или 200×150 / 100.
Стандартные типоразмеры переходов воздуховодов
| Основные размеры, мм | Площадь поверхности, м2 | Основные размеры, мм | Площадь поверхности, м2 | ||||
|---|---|---|---|---|---|---|---|
| AxB | A1xB1 | L | AxB | A1xB1 | L | ||
| 150х150 | 100х159 | 300 | 0,17 | 800х1250 | 600х1250 | 300 | 1,4 |
| 250х150 | 150х150 | 300 | 0,22 | 1000х1250 | 600х1250 | 500 | 2,62 |
| 250х250 | 150х250 | 300 | 0,28 | 1000х500 | 800х500 | 300 | 1,01 |
| 250х300 | 150х300 | 300 | 0,32 | 1250х600 | 800х600 | 300 | 1,76 |
| 400х250 | 250х250 | 300 | 0,38 | 1000х600 | 800х600 | 600 | 1,89 |
| 400х400 | 250х400 | 300 | 0,48 | 1000х800 | 800х800 | 300 | 1,26 |
| 400х500 | 250х500 | 300 | 0,54 | 1250х800 | 800х800 | 600 | 3,04 |
| 500х250 | 400х250 | 300 | 0,44 | 1000х1000 | 800х1000 | 300 | 1,29 |
| 500х400 | 400х400 | 300 | 0,54 | 1250х1000 | 800х1000 | 600 | 3,04 |
| 600х400 | 400х400 | 300 | 0,65 | 1000х1250 | 800х1250 | 300 | 1,55 |
| 500х500 | 400х500 | 300 | 0,6 | 1250х1250 | 800х1250 | 600 | 3,41 |
| 600х500 | 400х500 | 300 | 0,68 | 1000х600 | 800х1600 | 300 | 1,68 |
| 500х600 | 400х600 | 300 | 0,66 | 1250х1600 | 800х1600 | 600 | 3,94 |
| 600х600 | 400х600 | 300 | 0,79 | 1250х600 | 1000х600 | 500 | 1,93 |
| 500х800 | 400х800 | 300 | 0,79 | 1250х800 | 1000х800 | 500 | 2,12 |
| 600х800 | 400х800 | 300 | 0,94 | 1600х800 | 1000х800 | 700 | 3,86 |
| 600х400 | 500х400 | 300 | 0,6 | 1250х1000 | 1000х1000 | 500 | 2,34 |
| 800х400 | 500х400 | 500 | 1,28 | 1600х1000 | 1000х1000 | 700 | 4,23 |
| 600х500 | 500х500 | 300 | 0,66 | 1250х1250 | 1000х1250 | 500 | 2,61 |
| 800х500 | 500х500 | 500 | 1,33 | 1600х1250 | 1000х1250 | 700 | 4,69 |
| 600х600 | 500х600 | 300 | 0,72 | 1600х1600 | 1000х1600 | 700 | 5,34 |
| 800х600 | 500х600 | 500 | 1,45 | 1250х2000 | 1000х2000 | 300 | 1,98 |
| 600х800 | 500х800 | 300 | 0,85 | 1600х2000 | 1000х2000 | 700 | 6,07 |
| 800х800 | 500х800 | 500 | 1,68 | 1600х800 | 1250х800 | 500 | 2,7 |
| 600х1000 | 500х1000 | 300 | 0,98 | 16000х1000 | 1250х1000 | 500 | 2,61 |
| 800х1000 | 500х1000 | 500 | 1,78 | 2000х1000 | 1250х1000 | 900 | 6,14 |
| 800х400 | 600х400 | 300 | 0,79 | 1600х1250 | 1250х1250 | 500 | 3,26 |
| 800х500 | 600х500 | 300 | 1,01 | 2000х1250 | 1250х1250 | 900 | 6,72 |
| 1000х500 | 600х500 | 500 | 1,66 | 1600х1600 | 1250х1600 | 500 | 3,69 |
| 800х600 | 600х600 | 300 | 0,94 | 2000х1600 | 1250х1600 | 900 | 7,55 |
| 1000х600 | 600х600 | 500 | 1,79 | 1600х2000 | 1250х2000 | 500 | 4,66 |
| 800х800 | 600х800 | 300 | 1,08 | 2000х1000 | 1600х1000 | 500 | 3,58 |
| 1000х800 | 600х800 | 500 | 2,05 | 2000х1250 | 1600х1250 | 500 | 3,9 |
| 800х1000 | 600х1000 | 300 | 1,22 | 2000х1600 | 1600х1600 | 500 | 4,35 |
| 1000х1000 | 600х1000 | 500 | 2,3 | 2000х2000 | 1600х2000 | 500 | 4,86 |
Мы изготавливаем:
- переходы прямоугольного сечения;
- симметричные переходы;
- несимметричные переходы;
- переходы со смещением;
- изделия стандартных размеров;
- переходы по индивидуальным чертежам;
- фасонные элементы для вентиляционных систем любой сложности.
При необходимости специалисты помогут подобрать оптимальную конструкцию перехода с учетом размеров воздуховодов, расхода воздуха и особенностей проекта.
Где применяются переходы прямоугольного сечения
Переходы воздуховодов используются при монтаже:
- приточной вентиляции;
- вытяжной вентиляции;
- приточно-вытяжных систем;
- систем кондиционирования воздуха;
- промышленных вентиляционных сетей;
- производственных предприятий;
- административных зданий;
- торговых центров;
- складских комплексов;
- жилых и общественных зданий.
Переходы позволяют соединять воздуховоды разных размеров без нарушения проектной схемы вентиляционной сети и обеспечивают её надежную и эффективную работу.
Цена на переходы прямоугольного сечения
Цена переходов воздуховодов зависит от размеров входного и выходного сечения, толщины и типа стали, типа исполнения, сложности конструкции и объема заказа. При изготовлении нестандартных изделий стоимость рассчитывается индивидуально на основании проектной документации.
Специалисты компании «Зенит-НОВА» помогут подобрать необходимые фасонные элементы, рассчитать стоимость изготовления и подготовить коммерческое предложение с учетом особенностей вашего объекта.
Купить переходы воздуховодов в Минске
Если вы хотите купить переходы воздуховодов прямоугольного сечения в Минске напрямую от производителя, обращайтесь в компанию «Зенит-НОВА». Мы предлагаем производство и изготовление вентиляционных переходов любой сложности, гарантируем высокое качество продукции, соблюдение сроков изготовления и конкурентные цены.
Свяжитесь с нашими специалистами, чтобы получить консультацию, узнать актуальную цену и заказать переходы прямоугольного сечения для систем вентиляции с доставкой по Минску и всей Беларуси.
