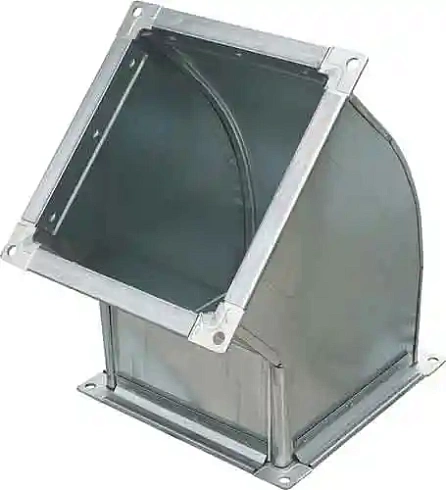

Компания "Зенит-НОВА" предлагает купить отводы для воздуховодов прямоугольного сечения из оцинкованной и нержавеющей стали для систем вентиляции, кондиционирования и аспирации по выгодной цене. Мы производим прямоугольные отводы как типовых вариантов (90° и 40°), так и изделия нестандартного сечения и угла поворота. Наши специалисты ответят на все ваши вопросы.
Применение
Отводы прямоугольные вентиляционные предназначены для изменения направления или поворота вентиляционной шахты на заданный угол согласно плану помещения. Наиболее часто применяются отводы с углом поворота 90° и 45°.
Прямоугольные отводы большого размера с углом уклона 90° по желанию заказчика могут быть укомплектованы направляющими для разделения воздушного потока. Для предотвращения попадания в вентиляционную систему мелкого мусора и пыли возможна комплектация сеткой.
При правильном расчете и монтаже возможна скрытая установка. Плотное прилегание к вентиляционным каналам обеспечивает компактность и бесшумность конструкции.
Технические характеристики
- материал изготовления: оцинкованная или нержавеющая сталь;
- толщина стали: 0,5-1,0 мм;
- угол поворота (α/R): 90°, 60°, 45°, 30° и 15°, любой другой на заказ;
- размеры (AxB): от 100х100 мм до 1250х1250 мм или любой на заказ;
- размеры шейки (L, L1, L2, X, Y): указываются в случае нестандартных размеров;
- соединение: шинорейка №20 стандарт, шина №30 или фланцевое на заказ;
- дополнительная комплектация: сетка, направляющие для разделения потока воздуха, с модификацией перехода (отвод-переход), порошковая цветная окраска;
- пример размерного обозначения: Отвод 90 100×100
| Размеры, мм | Площадь поверхности F, м2, при ширине отвода h, мм | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | R | u | H | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 | 1600 | 2000 |
| 100 | 150 | 250 | 300 | 0,21 | 0,25 | 0,29 | ||||||||||
| 150 | 150 | 275 | 350 | 0,23 | 0,27 | 0,32 | 0,36 | |||||||||
| 200 | 150 | 300 | 400 | 0,30 | 0,32 | 0,39 | 0,44 | 0,49 | 0,59 | 0,69 | ||||||
| 250 | 150 | 325 | 450 | 0,37 | 0,43 | 0,48 | 0,53 | 0,59 | 0,69 | 0,80 | 0,90 | 1,12 | ||||
| 300 | 150 | 350 | 500 | 0,57 | 0,63 | 0,69 | 0,80 | 0,91 | 1,03 | 1,26 | 1,49 | |||||
| 400 | 150 | 400 | 600 | 0,78 | 0,84 | 0,91 | 1,04 | 1,17 | 1,30 | 1,56 | 1,82 | 2,08 | ||||
| 500 | 150 | 450 | 700 | 1,02 | 1,09 | 1,17 | 1,31 | 1,46 | 1,60 | 1,89 | 2,18 | 2,48 | 3,06 | 3,64 | ||
| 600 | 150 | 500 | 800 | 1,37 | 1,45 | 1,61 | 1,78 | 1,94 | 2,26 | 2,58 | 2,90 | 3,55 | 4,20 | |||
| 800 | 150 | 600 | 1000 | 2,02 | 2,12 | 2,31 | 2,51 | 2,70 | 3,08 | 3,47 | 3,86 | 4,63 | 5,40 | |||
| 1000 | 300 | 850 | 1350 | 3,53 | 3,80 | 4,07 | 4,34 | 4,88 | 5,43 | 5,97 | 7,05 | 8,13 | ||||
| 1200 | 300 | 950 | 1550 | 4,84 | 5,14 | 5,45 | 6,05 | 6,66 | 7,27 | 8,48 | 9,69 | |||||
| 1600 | 300 | 1150 | 1950 | 7,68 | 8,04 | 8,77 | 9,50 | 10,24 | 11,70 | 13,16 | ||||||
| 2000 | 300 | 1350 | 2350 | 10,71 | 11,14 | 12,00 | 12,65 | 13,70 | 15,42 | |||||||
Компания "Зенит-НОВА" много лет осуществляет изготовление оборудования для систем вентиляции и кондиционирования. Предлагаем вам отводы прямоугольные для воздуховодов собственного производства. Вас приятно порадуют низкая цена, квалифицированные сотрудники, которые помогут подобрать нужный товар, удобное расположение склада и офиса нашей компании
Купить или заказать отводы прямоугольные для воздуховодов из оцинкованной или нержавеющей стали можно прямо сейчас, заполнив форму обратной связи на нашем сайтеhttps://zenitnova.by/, или позвонив по телефонам
+375 17 221-21-12
+375 29 397-20-17
+375 29 551-20-17
