Воздухораспределитель низкоскоростной ВНМ предназначен для помещений с высокими потолками, таких как крупные магазины, промышленные предприятия, спортивные залы и т.п. Он имеет форму восьмигранной призмы. Верхняя секция воздухораспределителя оснащена ламелями округлой формы, нижняя часть имеет перфорированную съемную переднюю панель. Верхняя и нижняя секции разделены заслонкой, управляемой электроприводом (в комплект поставки не входит) или вручную. Воздухораспределитель выполнен из стального оцинкованного и перфорированного листов, окрашен в серый цвет RAL7037. Можно заказать альтернативные стандартные цвета по каталогу RAL.
| Расход воздуха - Уровень шума | ||||||
|---|---|---|---|---|---|---|
| Типоразмер | 30 дБ(А) | 35 дБ(А) | 40 дБ(А) | |||
| л/с | м3/ч | л/с | м3/ч | л/с | м3/ч | |
| 200 | 180 | 648 | 215 | 774 | 250 | 900 |
| 250 | 260 | 936 | 300 | 1080 | 350 | 1260 |
| 315 | 375 | 1350 | 440 | 1584 | 510 | 1836 |
| 400 | 590 | 2124 | 690 | 2484 | 790 | 2844 |
| 500 | 910 | 3276 | 1015 | 3654 | 1300 | 4680 |
| 630 | 1400 | 5040 | 1600 | 5760 | 1800 | 6480 |
Технические данные для проектирования и монтаж
Монтаж воздухораспределителя ВНМ осуществляется при помощи кронштейнов к стене. Кронштейны входят в комплект поставки.
Наладка расхода воздуха производится устройством для регулирования расхода воздуха (заслонкой) монтируемым в воздуховод перед ВНМ (в комплект поставки не входит).
Воздухораспределитель ВНМ устанавливается на высоте 2,5 – 5 м от уровня пола до нижнего края диффузора. Высота зависит от размера диффузора, расхода воздуха и перепада температуры.
Размеры и масса ВНМ
| Типоразмер | А | В | С | ØD | Е | Масса, кг |
|---|---|---|---|---|---|---|
| 200 | 1300 | 320 | 17 | 200 | 264 | 18 |
| 250 | 1400 | 353 | 17 | 250 | 281 | 21 |
| 315 | 1500 | 381 | 17 | 315 | 295 | 23 |
| 400 | 1600 | 464 | 17 | 400 | 336 | 29 |
| 500 | 1800 | 612 | 17 | 500 | 410 | 35 |
| 630 | 2000 | 762 | 17 | 630 | 485 | 45 |
Таблица подключений воздуховода
| Подключение воздуховода | ||||
|---|---|---|---|---|
| м/с | А | В | С | D |
| 4-5 м/с | +2 | +6 | +3 | +3 |
| 6-8 м/с | +4 | +10 | +6 | +6 |
Влияние на уровень шума (дБ) разных вариантов под ключения воздуховода и разных скоростей воздуха в соединительном воздуховоде.
Уровень шума дается в дБ(A) для помещения с эквивалентной 150 м2 площадью звукопоглощения и измерен на расстоянии 2 м от диффузора, а также при прямом, без помех, участке подключенного воздуховода.
Уровень шума
| Мощность звука Lw (дБ) |
|
Мощность звука Lw (дБ) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типоразмер | Средняя частота (октавная полоса) Гц |
|
Типоразмер | Средняя частота (октавная полоса) Гц | ||||||||||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
|
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 200 | 17 | 15 | 16 | 15 | 12 | 2 | -12 | -14 |
|
200 | 16 | 12 | 6 | 2 | 2 | 3 | 5 | 4 |
| 250 | 15 | 17 | 16 | 18 | 11 | 0 | -13 | -15 |
|
250 | 15 | 10 | 5 | 2 | 2 | 3 | 4 | 5 |
| 315 | 15 | 17 | 16 | 18 | 10 | -2 | -13 | -10 |
|
315 | 14 | 9 | 4 | 1 | 0 | 1 | 2 | 2 |
| 400 | 18 | 18 | 19 | 16 | 9 | -3 | -14 | -12 |
|
400 | 10 | 6 | 4 | 1 | 1 | 1 | 1 | 1 |
| 500 | 18 | 17 | 18 | 16 | 10 | -2 | -13 | -11 |
|
500 | 8 | 4 | 3 | 1 | 1 | 1 | 1 | 1 |
| 630 | 19 | 20 | 19 | 16 | 8 | -3 | -11 | -7 |
|
630 | 6 | 3 | 2 | 1 | 1 | 1 | 0 | 0 |
| Допуск ± | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
|
Допуск ± | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Диаграммы выбора
BНМ – Приток

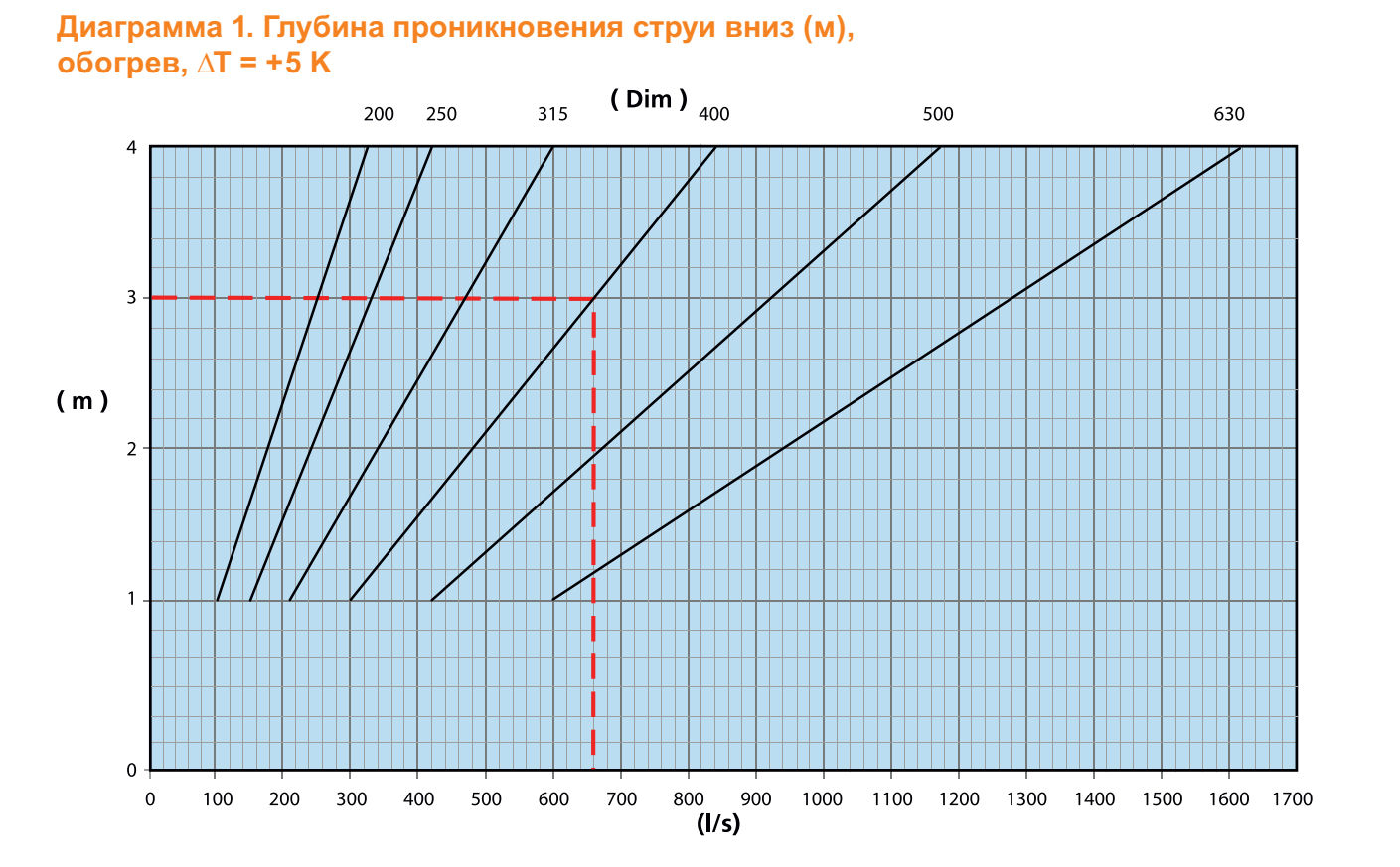

Расход воздуха - Длина струи - Обогрев
- Диаграммы не используются для наладки воздухораспределителя (далее В.Р.)
- На диаграммах представлены значения глубины проникновения воздушного потока в помещение, измеренные от нижнего края В.Р.

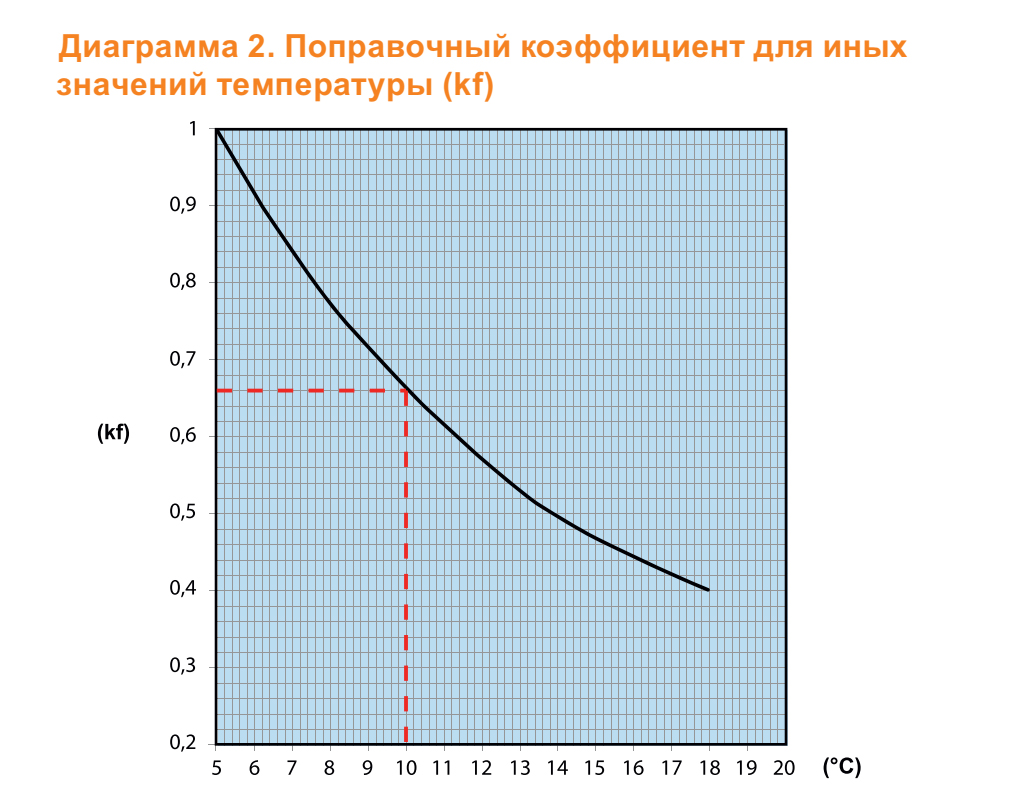

Пример: ВНМ 400, расход воздуха 660 л/сек, глубина проникновения вниз 3,0 м при ∆t приточного воздуха для обогрева и помещения +5 K. Если ∆t = +10 K, глубина проникновения уменьшается путем умножения на коэффициент 0,66, т. е. 3,0 м х 0,66 = 1,98 м.
ВНМ – Приток – Монтаж у стены
Расход воздуха – Рабочая зона – Охлаждение
- Диаграммы не используются для наладки В.Р.
- На диаграмме представлена рабочая зона a0,20 и b0,20 в зависимости от выбранных типоразмера В.Р, расхода воздуха и высоты монтажа. Рабочая зона предусматривает расстояние до границы изовелы 0,2 м/сек при заданном значении ∆Т. В данном cлучае ∆Т – это разность между температурой воздуха в помещении на расстоянии 1,2 м от пола и температурой приточного воздуха (т.е. это не разность температур приточного и вытяжного воздуха).
- Пример: Выберите высоту установки и типоразмер. BНМ 315, установленный на высоте 3,2 м обеспечит: 4-х метровую рабочую зону (a0,20 и b0,20 = 4 м) при расходе воздуха 240 л/с 6-ти метровую рабочую зону (a0,20 и b0,20 = 6 м) при расходе воздуха 360 л/с
- Для расчета другого значения рабочей зоны применяется формула: или qx/a0,2x= qa0,2x
/a0,2x
qx /b0,2x= qb0,2x / b0,2x
*) qx = Искомый расход воздуха - a0,2x*) = Искомая рабочая зона
- qa = Расход воздуха в известной рабочей зоне
- a0,2x*) = Известная рабочая зона
- Пример :
450/a0,2x*)=360/6=a0,2x*) = 7,5 м
- Расчет для Dt –6 K производится по формуле: a0,2x*) Dt 3 K · 1,25
*) a0,2x = b0,2x
ВНМ – Приток – Подвесной монтаж
Расход воздуха – Рабочая зона – Охлаждение
- Диаграммы не используются для наладки В.Р.
- На диаграмме представлена рабочая зона a0,20 в зависимости от выбранных типоразмера В.Р, расхода воздуха и высоты монтажа. Рабочая зона предусматривает расстояние до границы изовелы 0,2 м/сек при заданном значении ∆Т. В данном cлучае ∆Т – это разность между температурой воздуха в помещении на расстоянии 1,2 м от пола и температурой приточного воздуха (т.е. это не разность темпера тур приточного и вытяжного воздуха).
- Пример: Выберите высоту установки и типоразмер. BНМ 315, установленный на высоте 3,4 м обеспечит: 4-х метровую рабочую зону (a0,20 = 4 м) при расходе воздуха 500 л/с 6-ти метровую рабочую зону (a0,20 = 6 м) при расходе воздуха 750 л/с
- Для расчета другого значения рабочей зоны действия применяется формула:
- qx/a0,2x= qa0,2x /a0,2x
- q = Искомый расход воздуха x a0,2x = Искомая рабочая зона q = Расход воздуха в известной a рабочей зоне a0,2 = Известная рабочая зона
qx = Искомый расход воздуха
a0,2x = Искомая рабочая зона
qa = Расход воздуха в известной рабочей зоне
a0,2 = Известная рабочая зона - Пример: 950/a0,2x =750/6=a0,2x=7,6 м
- Расчет для Dt –6 K производится по формуле: a0,2x Dt 3 K · 1,25
Диаграммы выбора – BНМ

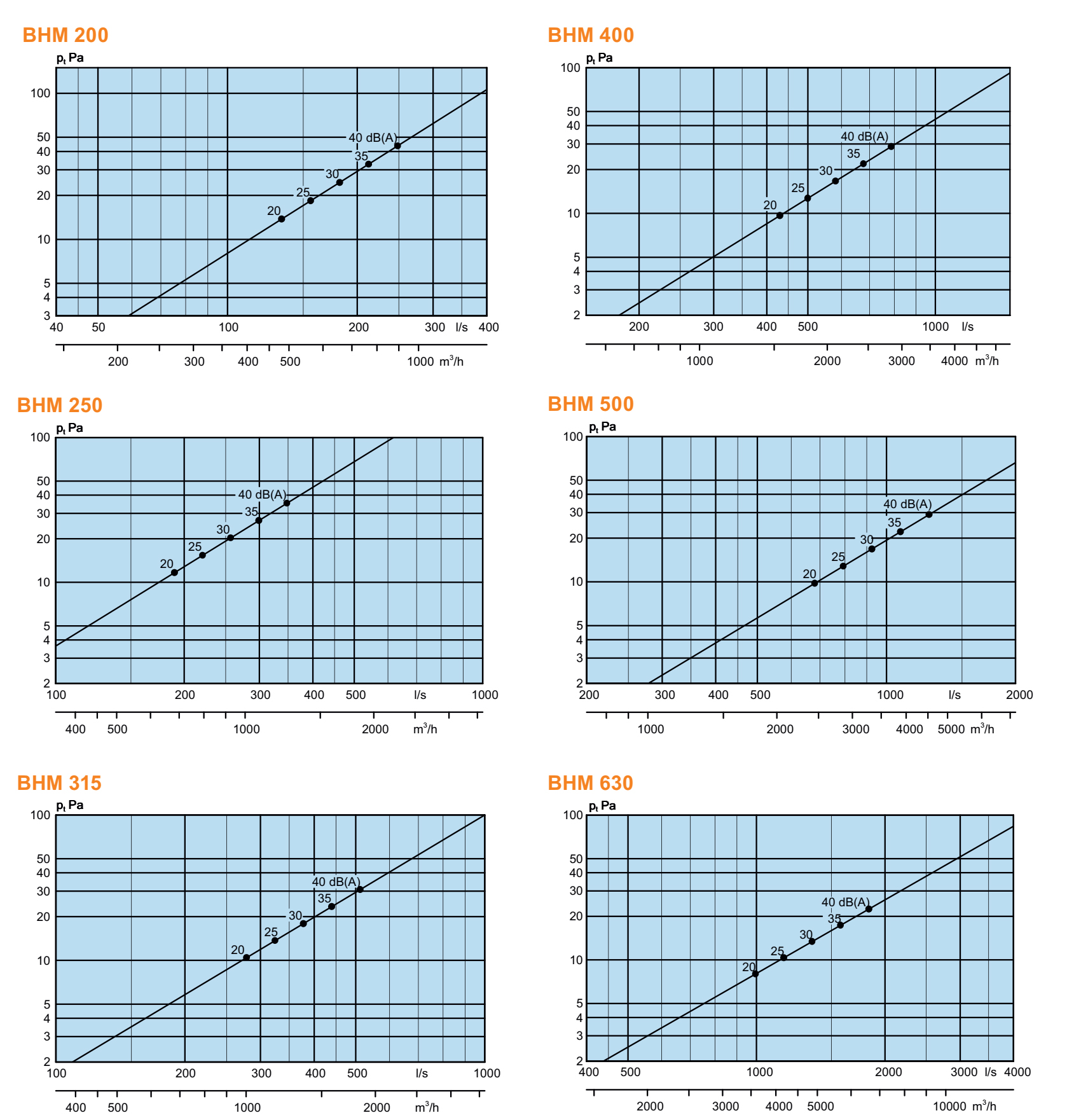

Расход воздуха – Перепад давления – Уровень шума
- Диаграммы не используются для наладки В.Р .
- Значения дБ (A) приведены для помещения со звукопоглощением, эквивалентным площади 150 м и на расстоянии 2 м от диффузора, а также при прямом, без помех, участке подключенного воздуховода. См. рис. 4 для учета влияния типа подключения воздуховода на уровень шума.
- Значения дБ(C) обычно на 6-9 дБ больше дБ(A).
- Диаграммы показывают линию давления при открытой заслонке (охлаждение). Если заслонка закрыта (обогрев), уровень шума возрастает примерно на 5 дБ, а общее значение давления примерно на 8 Па.
