Шумоглушители предназначены для снижения аэродинамического шума в системах вентиляции.

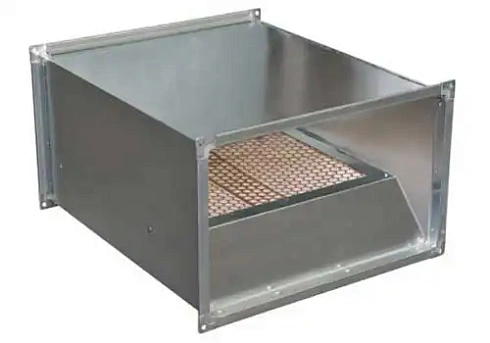

Трубчатый прямоугольный шумоглушитель ГТП используется для воздуховодов прямоугольного сечения и представляет собой два прямоугольных короба, вставленные один в другой. Между коробами находится слой звукопоглощающего материала. Внутренний участок звукоизоляции имеет перфорацию. Такой вид глушителей позволяет существенно снизить уровень шума от работы вентиляторов, кондиционеров, отопительных установок и других элементов системы воздухоснабжения до норм, требуемых заказчиком.
Обратите внимание: Глушители ГТП используются для сред, не содержащих взрывоопасные и радиоактивные смеси!
По отдельной заявке наша компания изготавливает шумоглушители нестандартных размеров, но в пределах минимального (300х150 мм) и максимального (1000х500 мм) размеров (LхH) при длине 900/600 мм.
Габаритные и присоединительные размеры (мм) шумоглушителей ГТП-ЕВРО
| Модель | L | H | C | Модель | L | H | C |
|---|---|---|---|---|---|---|---|
| ГТП-ЕВРО 30-15/90 | 300 | 150 | 900 | ГТП-ЕВРО 30-15/60 | 300 | 150 | 600 |
| ГТП-ЕВРО 40-20/90 | 400 | 200 | 900 | ГТП-ЕВРО 40-20/60 | 400 | 200 | 600 |
| ГТП-ЕВРО 50-25/90 | 500 | 250 | 900 | ГТП-ЕВРО 50-25/60 | 500 | 250 | 600 |
| ГТП-ЕВРО 50-30/90 | 500 | 300 | 900 | ГТП-ЕВРО 50-30/60 | 500 | 300 | 600 |
| ГТП-ЕВРО 60-30/90 | 600 | 300 | 900 | ГТП-ЕВРО 60-30/60 | 600 | 300 | 600 |
| ГТП-ЕВРО 60-35/90 | 600 | 350 | 900 | ГТП-ЕВРО 60-35/60 | 600 | 350 | 600 |
| ГТП-ЕВРО 70-40/90 | 700 | 400 | 900 | ГТП-ЕВРО 70-40/60 | 700 | 400 | 600 |
| ГТП-ЕВРО 80-50/90 | 800 | 500 | 900 | ГТП-ЕВРО 80-50/60 | 800 | 500 | 600 |
| ГТП-ЕВРО 100-50/90 | 1000 | 500 | 900 | ГТП-ЕВРО 100-50/60 | 1000 | 500 | 600 |

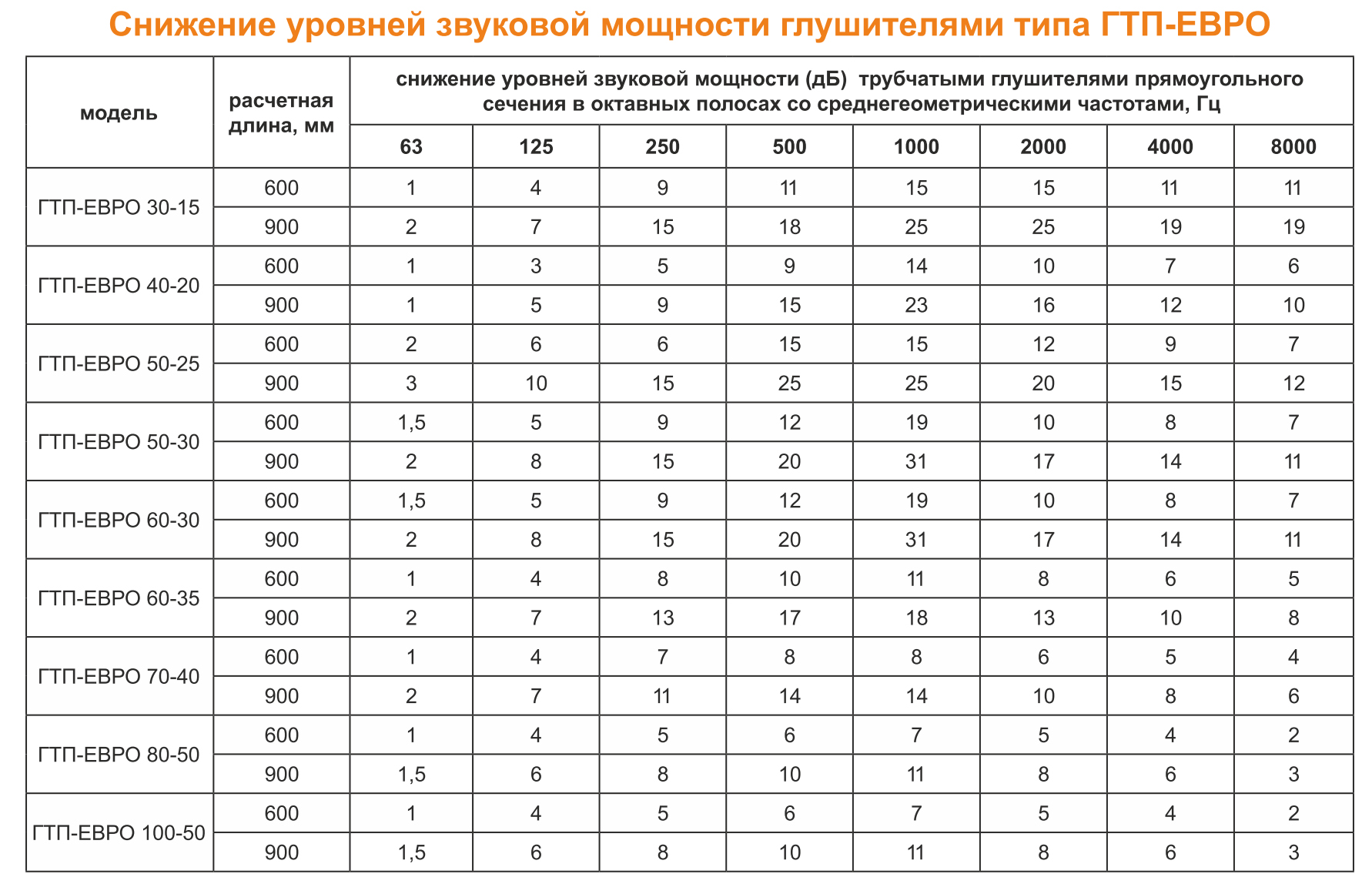

Снижение уровней звуковой мощности шумоглушителями типа ГТП-ЕВРО
| Снижение уровней звуковой мощности (дБ) трубчатыми глушителями прямоугольного сечения в октавных полосах со среднегеометрическими частотами, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Модель | Расчетная длина, мм | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| ГТП-ЕВРО 30-15 | 600 | 1 | 4 | 9 | 11 | 15 | 15 | 11 | 11 |
| ГТП-ЕВРО 30-15 | 900 | 2 | 7 | 15 | 18 | 25 | 25 | 19 | 19 |
| ГТП-ЕВРО 40-20 | 600 | 1 | 3 | 5 | 9 | 14 | 10 | 7 | 6 |
| ГТП-ЕВРО 40-20 | 900 | 1 | 5 | 9 | 15 | 23 | 16 | 12 | 10 |
| ГТП-ЕВРО 50-25 | 600 | 2 | 6 | 6 | 15 | 15 | 12 | 9 | 7 |
| ГТП-ЕВРО 50-25 | 900 | 3 | 10 | 15 | 25 | 25 | 20 | 15 | 12 |
| ГТП-ЕВРО 50-30 | 600 | 1,5 | 5 | 9 | 12 | 19 | 10 | 8 | 7 |
| ГТП-ЕВРО 50-30 | 900 | 2 | 8 | 15 | 20 | 31 | 17 | 14 | 11 |
| ГТП-ЕВРО 60-30 | 600 | 1 | 5 | 9 | 12 | 19 | 10 | 8 | 7 |
| ГТП-ЕВРО 60-30 | 900 | 2 | 8 | 15 | 20 | 31 | 17 | 14 | 11 |
| ГТП-ЕВРО 60-35 | 600 | 1 | 4 | 8 | 10 | 11 | 8 | 6 | 5 |
| ГТП-ЕВРО 60-35 | 900 | 2 | 7 | 13 | 17 | 18 | 13 | 10 | 8 |
| ГТП-ЕВРО 70-40 | 600 | 1 | 4 | 7 | 8 | 8 | 6 | 5 | 4 |
| ГТП-ЕВРО 70-40 | 900 | 2 | 7 | 11 | 14 | 14 | 10 | 8 | 6 |
| ГТП-ЕВРО 80-50 | 600 | 1 | 4 | 5 | 6 | 7 | 5 | 4 | 2 |
| ГТП-ЕВРО 80-50 | 900 | 1,5 | 6 | 8 | 10 | 11 | 8 | 6 | 3 |
| ГТП-ЕВРО 100-50 | 600 | 1 | 4 | 5 | 6 | 7 | 5 | 4 | 2 |
| ГТП-ЕВРО 100-50 | 900 | 1,5 | 6 | 8 | 10 | 11 | 8 | 6 | 3 |

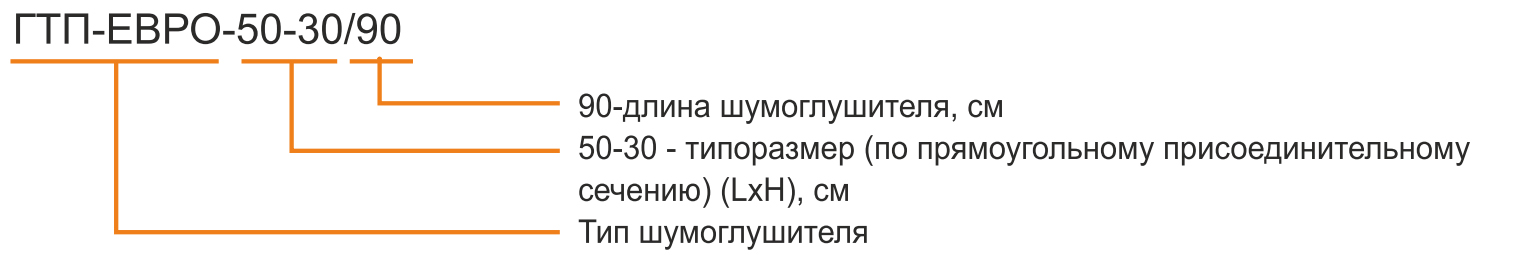

Пример обозначения
Шумоглушитель трубчатый прямоугольный ГТП-ЕВРО 50-30/90
где: ГТП-ЕВРО – тип шумоглушителя;
50-30 – типоразмер (по прямоугольному присоединительному сечению) (LxH), см;
90 - длина шумоглушителя, см.
Компания "Зенит-НОВА" много лет занимается изготовлением вентиляционного оборудования. Предлагаем вам прямоугольные трубчатые шумоглушители ГТП ЕВРО собственного производства. Вас приятно порадуют низкая цена, квалифицированные сотрудники, которые помогут подобрать нужный товар, удобное расположение склада и офиса нашей компании
Купить или заказать шумоглушитель трубчатый ГТП можно прямо сейчас, заполнив форму обратной связи на нашем сайте https://zenitnova.by/, или позвонив по телефонам
