Эжекторы низкого давления производительностью 1-12 м3 / час

Эжекторы низкого давления производительностью 1-12 м³ / час

Подробнее

Цена по запросу

Описание
Характеристики

Описание

Эжекторы применяются для удаления воздуха, содержащего взрывоопасные или агрессивные пыли, пары и газы. Компания "Зенит-НОВА" много лет занимается изготовлением вентиляционного оборудования. Предлагаем вам эжекторы низкого давления собственного производства. Эжекторы изготавливаются из листовой стали t=1,5мм. сварными или разъемными – с болтовым соединением диффузора, камеры смешения и конфузора.

Работа эжектора основана на принципе подсоса (эжекции). Поток рабочего воздуха (эжектирующего), выходящего с большой скоростью из сопла в камеру смешения, увлекает за собой эжектируемый воздух (или газовоздушную смесь), создавая в приемной камере зону пониженного давления. После выравнивания скоростей в камере смешения, воздух поступает в диффузор, где вследствие уменьшения скорости динамическое давление преобразуется в статическое.

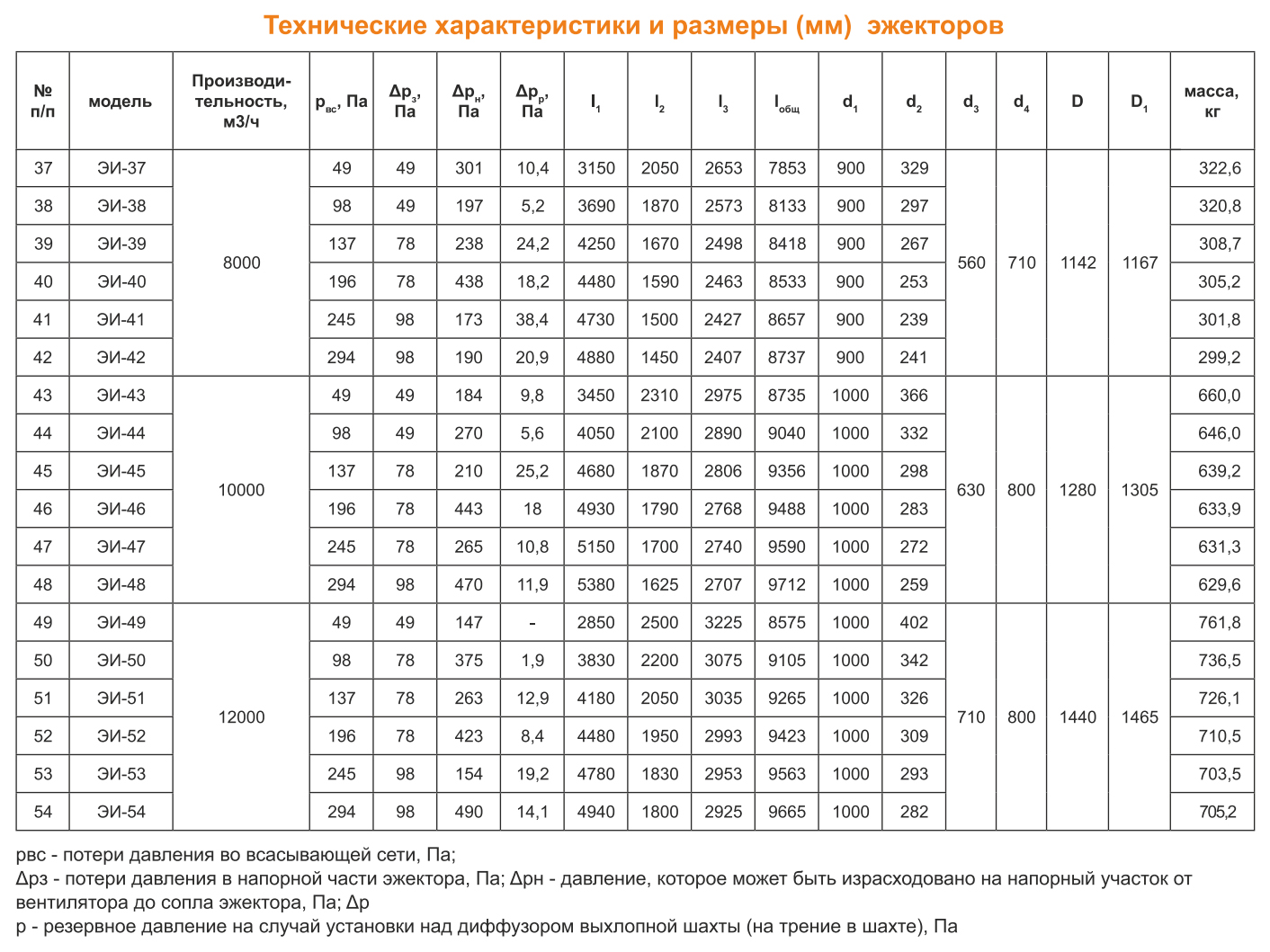

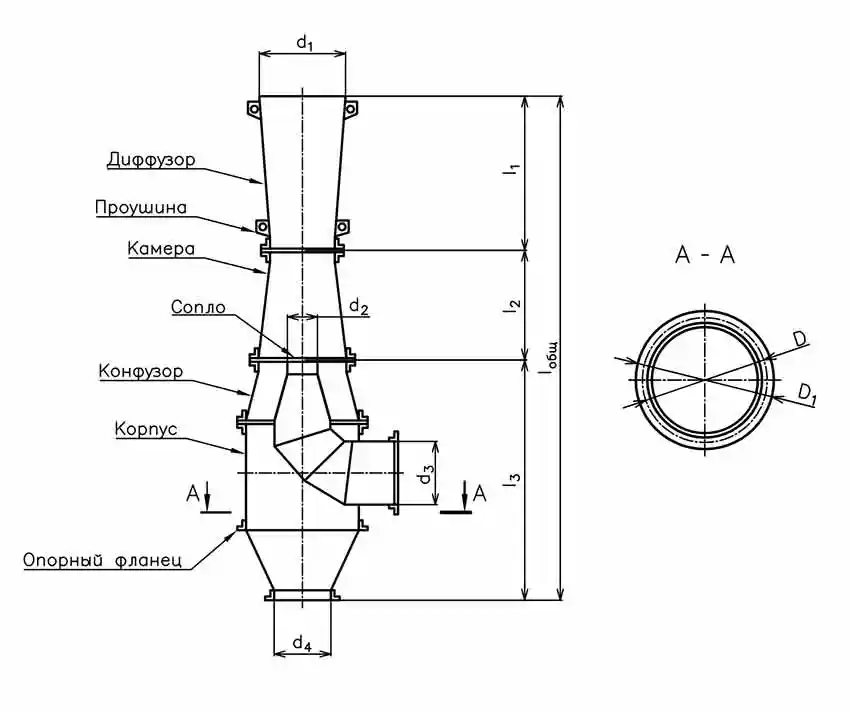

Технические характеристики и размеры (мм) эжекторов

№ п/п	Модель	Производи -тельность, м3/ч	pвс, Па	Δpз, Па	Δpн, Па	Δpр, Па	l1	l2	l3	lобщ	d1	d2	d3	d4	D	D1	Масса, кг
1	ЭИ-1	1000	49	49	300	7,6	1080	728	915	2723	315	116	200	255	452	402	66
2	ЭИ-2	1000	98	78	147	24,7	1360	648	868	2876	315	98	200	255	452	402	64
3	ЭИ-3	1000	137	78	210	19,8	1470	592	860	2922	315	94	200	255	452	402	63
4	ЭИ-4	1000	196	98	98	30,5	1570	560	845	2975	315	88	200	255	452	402	62,9
5	ЭИ-5	1000	245	98	389	22,7	1640	530	836	3006	315	85	200	255	452	402	62,9
6	ЭИ-6	1000	294	98	186	15,3	1680	522	830	3032	315	82	200	255	452	402	62,9
7	ЭИ-7	2000	49	49	153	8,8	1570	1032	1345	3947	450	164	280	400	644	582	118
8	ЭИ-8	2000	98	78	402	27,4	1980	905	1282	4167	450	139	280	400	644	582	116
9	ЭИ-9	2000	137	78	274	21,4	2120	840	1268	4228	450	133	280	400	644	582	115,2
10	ЭИ-10	2000	196	78	443	14,6	2240	800	1250	4290	450	126	280	400	644	582	114,7
11	ЭИ-11	2000	245	98	173	22,8	2340	768	1235	4343	450	120	280	400	644	582	114,2
12	ЭИ-12	2000	294	98	343	17,7	2410	745	1225	4380	450	116	280	400	644	582	112
13	ЭИ-13	3000	49	49	94	10,5	2020	1250	1615	4885	560	202	355	400	776	712	195
14	ЭИ-14	3000	98	78	333	29,8	2510	1105	1537	5152	560	171	355	400	776	712	194
15	ЭИ-15	3000	137	78	207	23,9	2680	1024	1520	5224	560	164	355	400	776	712	190
16	ЭИ-16	3000	196	78	245	16,7	2840	968	1498	5306	560	155	355	400	776	712	189
17	ЭИ-17	3000	245	98	251	31,5	2990	904	1477	5371	560	147	355	400	776	712	187
18	ЭИ-18	3000	294	98	657	18,6	3070	880	1468	5418	560	143	355	400	776	712	185
19	ЭИ-19	4000	49	49	349	7,2	2170	1456	1978	5604	630	231	450	630	960	902	281
20	ЭИ-20	4000	98	49	170	1,7	2550	1320	1925	5795	630	210	450	630	960	902	275
21	ЭИ-21	4000	137	78	161	55,7	3010	1130	1870	6010	630	188	450	630	960	902	274
22	ЭИ-22	4000	196	78	521	13,7	3120	1112	1848	6080	630	179	450	630	960	902	270
23	ЭИ-23	4000	245	78	358	10,8	3230	1080	1830	6140	630	172	450	630	960	902	268,5
24	ЭИ-24	4000	204	98	382	18,2	3308	1030	1813	6151	630	165	450	630	960	902	268
25	ЭИ-25	5000	49	49	221	18,9	3370	1640	2205	7215	800	258	500	630	1060	1002	378
26	ЭИ-26	5000	98	49	189	21,7	3810	1480	2145	7435	800	234	500	630	1060	1002	375
27	ЭИ-27	5000	137	78	269	29,4	4240	1320	2088	7648	800	211	500	630	1060	1002	370
28	ЭИ-28	5000	196	78	463	17,2	4430	1255	2060	7745	800	200	500	630	1060	1002	368
29	ЭИ-29	5000	245	98	193	33,3	4610	1195	2035	7840	800	190	500	630	1060	1002	366
30	ЭИ-30	5000	294	98	382	25,2	4720	1140	2023	7883	800	185	500	630	1060	1002	365
31	ЭИ-31	6000	49	49	289	11,9	2930	1790	2268	6988	800	283	500	630	1060	1002	368
32	ЭИ-32	6000	98	49	254	6,4	3390	1630	2203	7223	800	257	500	630	1060	1002	365
33	ЭИ-33	6000	137	78	277	25,4	3880	1450	2138	7468	800	231	500	630	1060	1002	358
34	ЭИ-34	6000	196	78	345	21,8	4080	1385	2108	7573	800	219	500	630	1060	1002	355
35	ЭИ-35	6000	245	78	171	15,9	4240	1320	2088	7648	800	211	500	630	1060	1002	354
36	ЭИ-36	6000	294	98	191	21,8	4330	1330	2060	7720	800	200	500	630	1060	1002	353
37	ЭИ-37	8000	49	49	301	10,4	3150	2050	2653	7853	900	329	560	710	1180	1122	371
38	ЭИ-38	8000	98	49	197	5,2	3690	1870	2573	8133	900	297	560	710	1180	1122	369
39	ЭИ-39	8000	137	78	238	24,2	4250	1670	2498	8418	900	267	560	710	1180	1122	355
40	ЭИ-40	8000	196	78	438	18,2	4480	1590	2463	8533	900	253	560	710	1180	1122	351
41	ЭИ-41	8000	245	98	173	38,4	4730	1500	2427	8657	900	239	560	710	1180	1122	347
42	ЭИ-42	8000	294	98	190	20,9	4880	1450	2407	8737	900	241	560	710	1180	1122	344
43	ЭИ-43	10000	49	49	184	9,8	3450	2310	2975	8735	1000	366	630	800	1330	1262	758
44	ЭИ-44	10000	98	49	270	5,6	4050	2100	2890	9040	1000	332	630	800	1330	1262	743
45	ЭИ-45	10000	137	78	210	25,2	4680	1870	2806	9356	1000	298	630	800	1330	1262	735
46	ЭИ-46	10000	196	78	443	18	4930	1790	2768	9488	1000	283	630	800	1330	1262	729
47	ЭИ-47	10000	245	78	265	10,8	5150	1700	2740	9590	1000	272	630	800	1330	1262	726
48	ЭИ-48	10000	294	98	470	11,9	5380	1625	2707	9712	1000	259	630	800	1330	1262	724
49	ЭИ-49	12000	49	49	147	-	2850	2500	3225	8575	1000	402	710	800	1490	1422	876
50	ЭИ-50	12000	98	78	375	1,9	3830	2200	3075	9105	1000	342	710	800	1490	1422	847
51	ЭИ-51	12000	137	78	263	12,9	4180	2050	3035	9265	1000	326	710	800	1490	1422	835
52	ЭИ-52	12000	196	78	423	8,4	4480	1950	2993	9423	1000	309	710	800	1490	1422	817
53	ЭИ-53	12000	245	98	154	19,2	4780	1830	2953	9563	1000	293	710	800	1490	1422	809
54	ЭИ-54	12000	294	98	490	14,1	4940	1800	2925	9665	1000	293	710	800	1490	1422	809

рвс - потери давления во всасывающей сети, Па;
Δpз -потери давления в напорной части эжектора, Па;
Δpн - давление, которое может быть израсходовано на напорный участок от вентилятора до сопла эжектора, Па;
Δpр - резервное давление на случай установки над диффузором выхлопной шахты (на трение в шахте), Па

Установка эжекторов низкого давления

Установка эжекторов низкого давления Серии 5.904-29 предусматривает металлоконструкцию, предназначенную для установки эжекторов низкого давления.

Разработаны три варианта установок эжекторов:

На покрытии промышленных зданий (вертикальное и горизонтальное расположение) – вертикальная установка - ВК, горизонтальная установка – ГК;
На кронштейне, прикрепленном к стене здания - СК;
На полу – ПС.

Вертикальное расположение эжектора на покрытии промышленных зданий является основным рекомендуемым вариантом монтажа аппарата. Опорой для установки эжектора служит железобетонный стакан, к которому он крепится болтами через переходную опору. Горизонтальная установка эжектора на покрытие промышленных зданий предусматривается, как правило, при удалении паровоздушных смесей, имеющих плотность не выше 0,8 по отношению к плотности воздуха, при этом ось эжектора должна иметь подъем в сторону выхода не менее 5%.

Установка эжектора на кронштейне представляет собой сварной кронштейн, приваренный к закладным элементам строительной конструкции. К верхней плоскости кронштейна приварен опорный фланец, к которому эжектор крепится болтами.

Установка эжектора на полу представляет собой четырехопорную сварную раму, прикрепленную к фундаменту пола. К верхней плоскости рамы приварен опорный фланец, к которому эжектор крепится болтами. Высотные отметки фундамента должны быть выполнены таким образом, чтобы верхний торец эжектора находился над кровлей не ниже 1,5м.

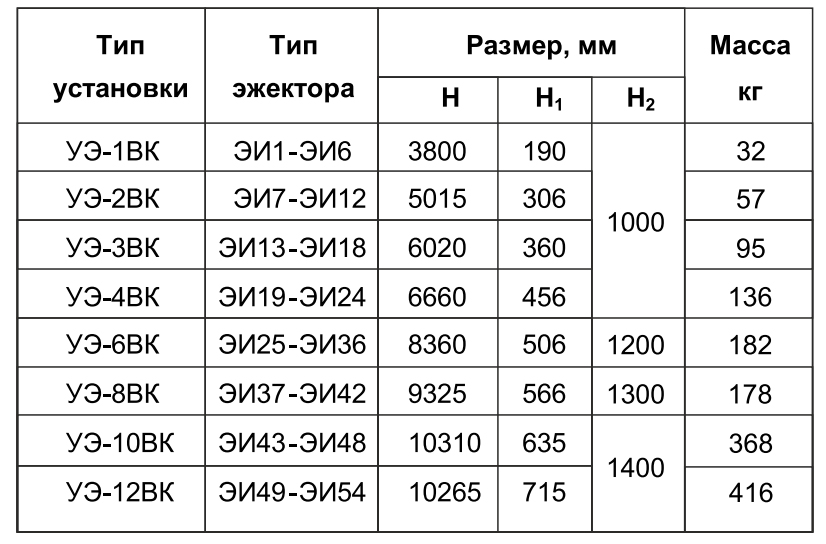

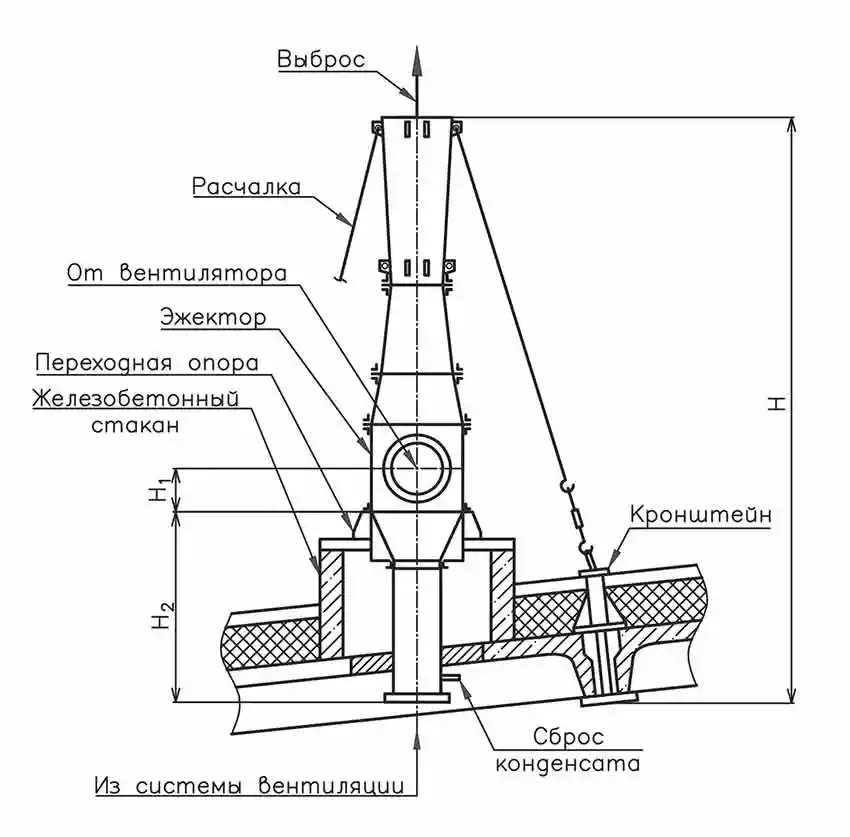

ВЕРТИКАЛЬНАЯ УСТАНОВКА ЭЖЕКТОРА НА ПОКРЫТИИ ПРОМЫШЛЕННЫХ ЗДАНИЙ ВК

Тип установки	Тип эжектора	Размеры, мм			Масса, кг
Тип установки	Тип эжектора	H	H1	H2	Масса, кг
УЭ-1СК	ЭИ1-ЭИ6	3800	190	1000	32
УЭ-2СК	ЭИ7-ЭИ12	5015	306	1000	57
УЭ-3СК	ЭИ13-ЭИ18	6020	360	1000	95
УЭ-4СК	ЭИ19-ЭИ24	6660	456	1000	136
УЭ-6СК	ЭИ25-ЭИ36	8360	506	1200	182
УЭ-8СК	ЭИ37-ЭИ42	9325	566	1300	178
УЭ-10СК	ЭИ43-ЭИ48	10310	635	1400	368
УЭ-12СК	ЭИ49-ЭИ54	10265	715	1400	416

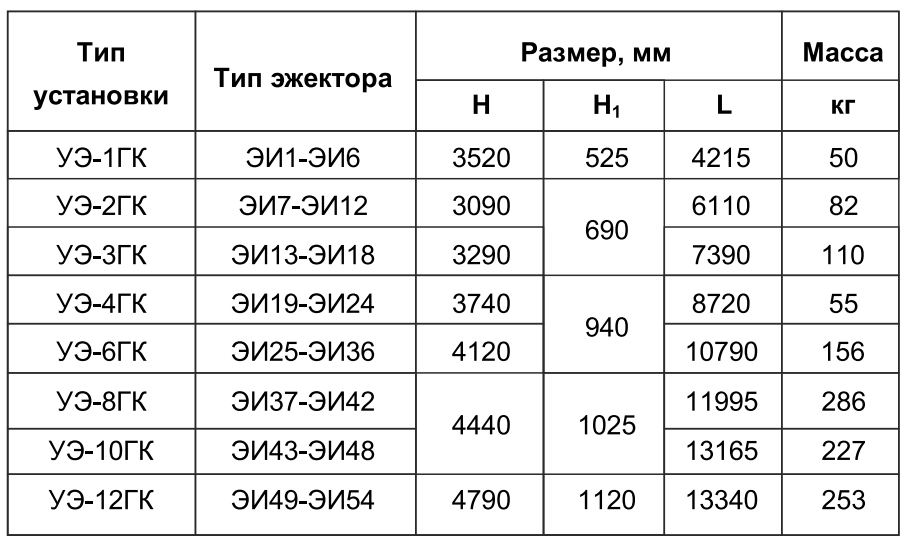

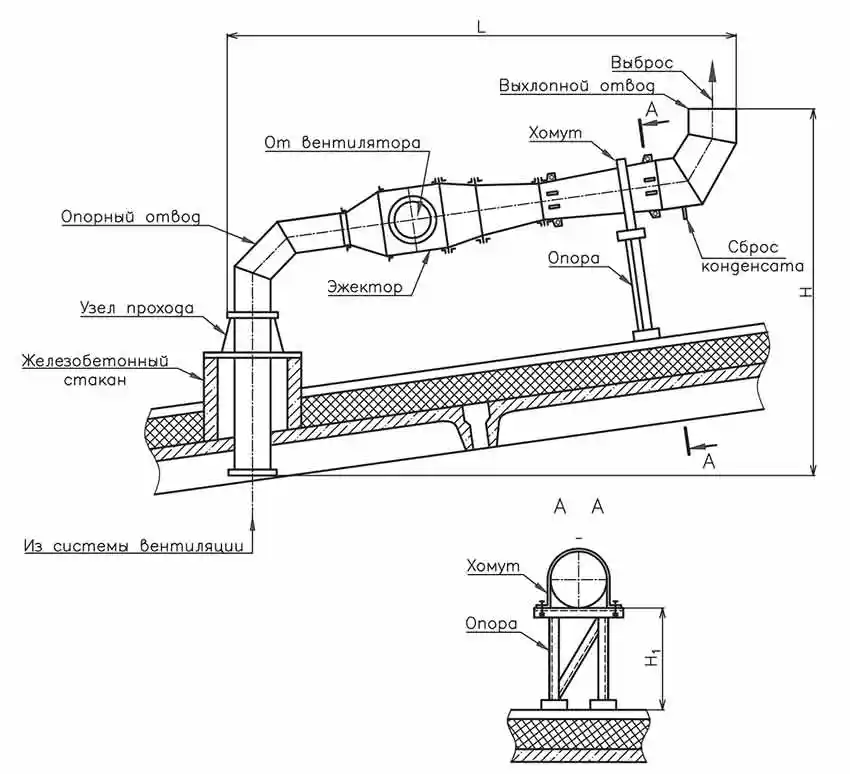

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА ЭЖЕКТОРА НА ПОКРЫТИИ ПРОМЫШЛЕННЫХ ЗДАНИЙ ГК

ВЕРТИКАЛЬНАЯ УСТАНОВКА ЭЖЕКТОРА НА ПОКРЫТИИ ПРОМЫШЛЕННЫХ ЗДАНИЙ ВК

Тип установки	Тип эжектора	Размеры, мм			Масса, кг
Тип установки	Тип эжектора	H	H1	L	Масса, кг
УЭ-1СК	ЭИ1-ЭИ6	3520	525	4215	50
УЭ-2СК	ЭИ7-ЭИ12	3090	690	6110	82
УЭ-3СК	ЭИ13-ЭИ18	3290	690	7390	110
УЭ-4СК	ЭИ19-ЭИ24	3740	940	8720	55
УЭ-6СК	ЭИ25-ЭИ36	4120	940	10790	156
УЭ-8СК	ЭИ37-ЭИ42	4440	1025	11995	286
УЭ-10СК	ЭИ43-ЭИ48	4440	1025	13165	227
УЭ-12СК	ЭИ49-ЭИ54	4790	1120	13340	253

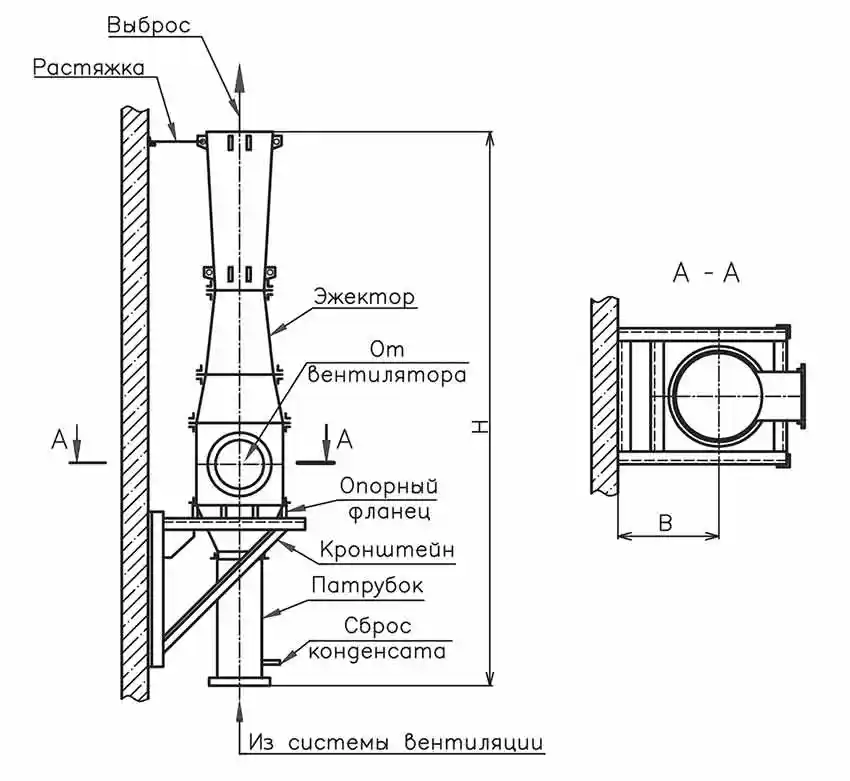

УСТАНОВКА ЭЖЕКТОРА НА КРОНШТЕЙНЕ СК

ГОРИЗОНТАЛЬНАЯ УСТАНОВКА ЭЖЕКТОРА НА ПОКРЫТИИ ПРОМЫШЛЕННЫХ ЗДАНИЙ ГК

Тип установки	Тип эжектора	Размеры, мм		Масса, кг
Тип установки	Тип эжектора	H	B	Масса, кг
УЭ-1СК	ЭИ1-ЭИ6	2800	335	28
УЭ-2СК	ЭИ7-ЭИ12	4000	435	45
УЭ-3СК	ЭИ13-ЭИ18	5020	500	45
УЭ-4СК	ЭИ19-ЭИ24	5660	590	61
УЭ-6СК	ЭИ25-ЭИ36	7320	690	70
УЭ-8СК	ЭИ37-ЭИ42	8020	750	70
УЭ-10СК	ЭИ43-ЭИ48	8910	840	88
УЭ-12СК	ЭИ49-ЭИ54	8860	905	97

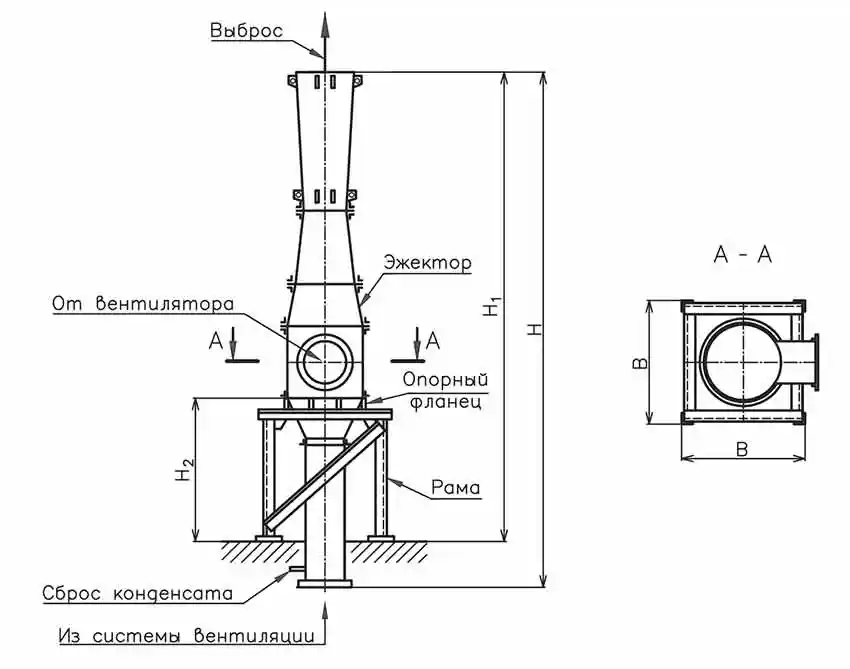

УСТАНОВКА ЭЖЕКТОРА НА ПОЛУ ПС

Тип установки	Тип эжектора	Размеры, мм				Масса, кг
Тип установки	Тип эжектора	H	H1	H2	B	Масса, кг
УЭ-1ПС	ЭИ1-ЭИ6	3810	3300	500	470	36
УЭ-2ПС	ЭИ7-ЭИ12	5020	4600	600	664	53
УЭ-3ПС	ЭИ13-ЭИ18	6025	5670	650	785	59
УЭ-4ПС	ЭИ19-ЭИ24	6660	6360	700	982	75
УЭ-6ПС	ЭИ25-ЭИ36	8530	8070	750	1080	89
УЭ-8ПС	ЭИ37-ЭИ42	9330	8820	800	120	97
УЭ-10ПС	ЭИ43-ЭИ48	10315	9810	900	1360	132
УЭ-12ПС	ЭИ49-ЭИ54	10290	9810	950	1510	160

Цена на эжекторы низкого давления зависит от типа и модели. Купить эжекторы низкого давления по цене производителя можно прямо сейчас, заполнив форму обратной связи на нашем сайте https://zenitnova.by/, или позвонив по телефонам
